Автоматическая кольцевая горизонтальная упаковочная машина

Технические параметры  Автоматическая кольцевая горизонтальная упаковочная машина

1. Технические характеристики продукта и требования к упаковке

Название продукта: крышка двери

Вес продукта : 100 кг (макс.)

Длина дверного комплекта: 800 мм-4000 мм

Ширина упаковки 140-400мм

Высота упаковки 90-300мм

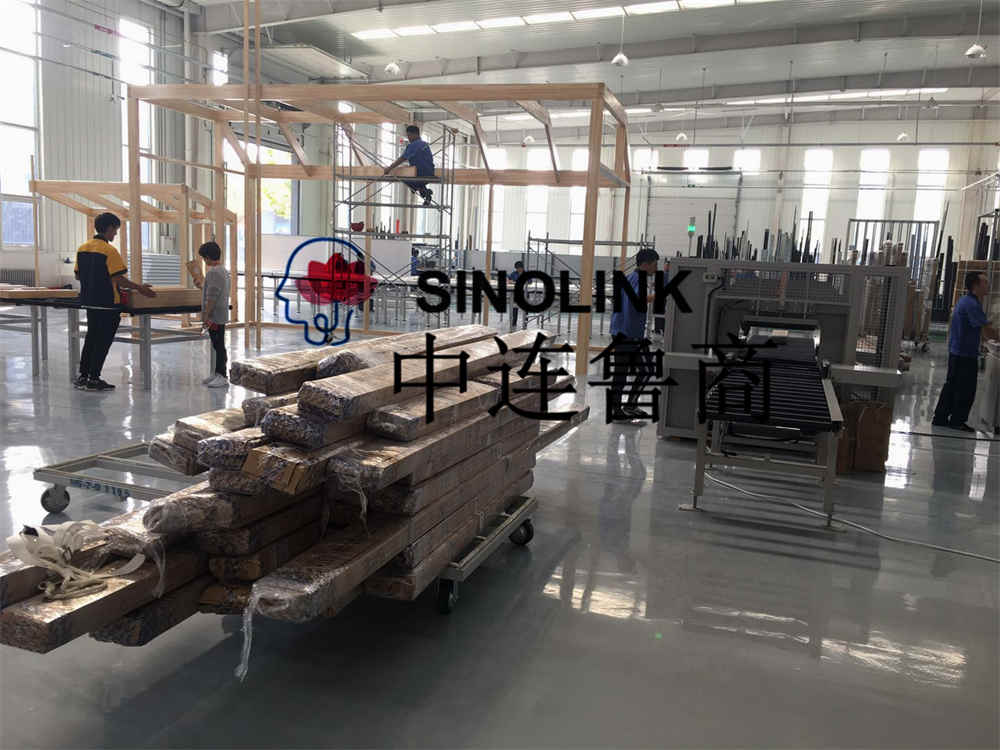

Горизонтальный рукав и вертикальный рукав дверного рукава аккуратно укладываются друг на друга перед намоткой, и, поскольку поперечный рукав короче вертикального рукава, горизонтальный рукав и головной конец вертикального рукава должны быть выровнены перед намоткой (см. сайт заказчика Фото).

2. Упаковочные материалы

Используйте упаковочную пленку фиксированного размера

стрейч-пленка LLDPE

Толщина: 20-30 мкм Ширина пленки: 250 мм (фиксированный размер)

Внутренний диаметр бумажной трубки: 76,2 мм. Максимальный внешний диаметр рулона пленки: 240 мм.

ОБЪЕМ ПОСТАВКИ  Упаковочная машина, Упаковочная машина, Упаковочная машина

1. Основной блок (1 комплект)

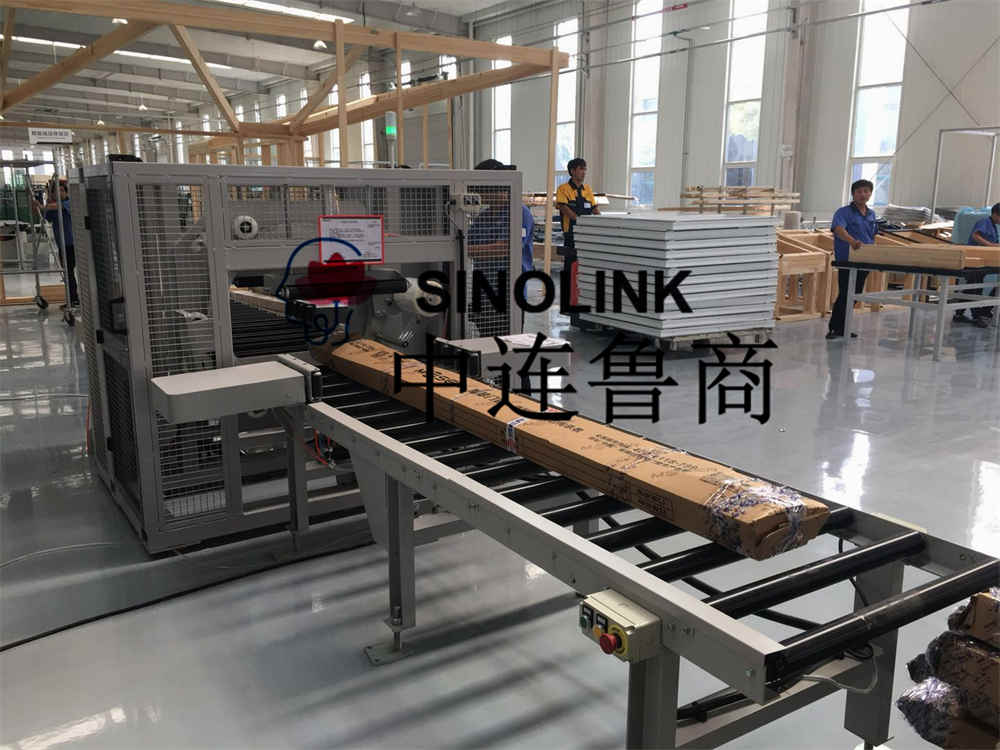

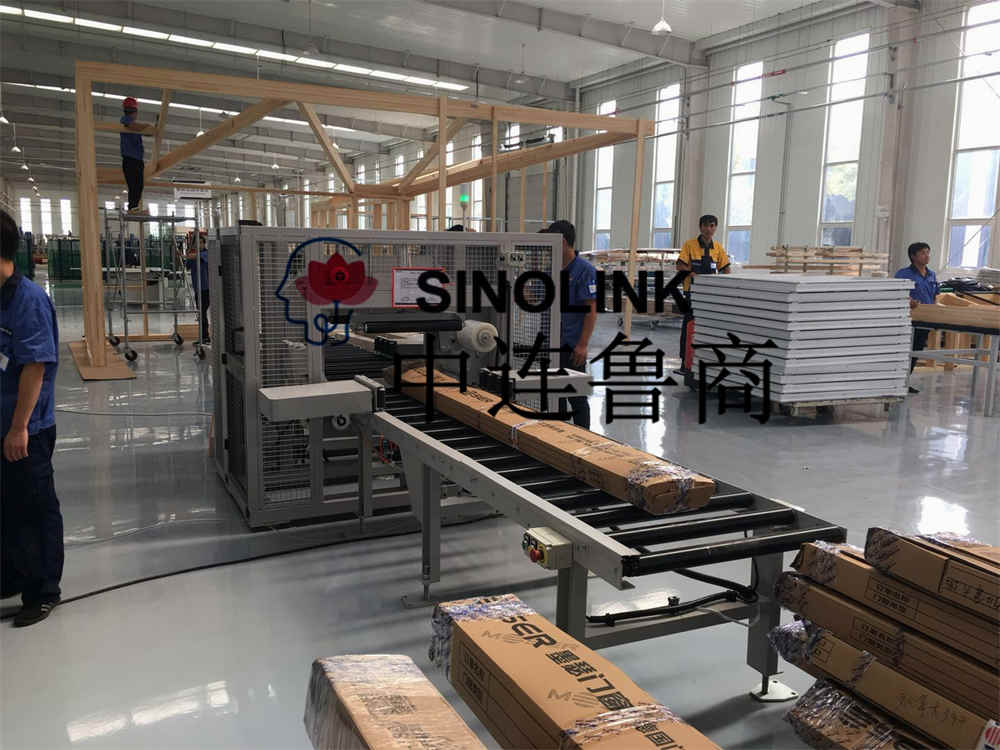

Оборудование: Автоматическая горизонтальная намоточная упаковочная машина

Основной материал изготовления: профиль Q235

Технические характеристики поворота:

Внутренний диаметр поворотного кольца: 800 мм

Скорость вращения: 25-35 об/мин (регулирование скорости преобразования частоты)

Источник питания: 380 В/50 Гц

Мотор-редуктор с вращающимся кольцом: трансмиссия Tongyu

Пневматические устройства нижнего и бокового давления:

Используется для фиксации поступающих товаров с более низким давлением и боковым давлением, что удобно для стабильной транспортировки товаров.

Пневматический верхний цилиндр: FESTO или SMC

Давление вниз и ход бокового давления: по согласованию с техническим отделом

Давление сверху вниз и боковое давление используют двухрядные приводные ролики для импорта и выхода товаров в одном комплекте, чтобы зафиксировать материал и обеспечить плавную транспортировку материала.

Устройство мембранной стойки:

Используйте упаковочную пленку шириной 250 мм с фиксированными характеристиками;

Каркас пленки с механическим сопротивлением растяжению, натяжение регулируется механически;

Он может выполнять все функции намотки дверной втулки;

Устройство автоматического разрыва мембраны:

После завершения намотки специально разработанное верхнее устройство разрыва пленки автоматически отрезает пленку и зажимает головку мембраны.

Пленка отрезается ножом с пневматическим управлением.

Используются пневматические компоненты: FESTO или SMC

Расход воздуха: 1000 мл Давление воздуха: 0,4-0,6 МПа

2. Намоточный роликовый конвейер (2 комплекта)

Скорость конвейерной линии: 5-7 м/мин (регулирование скорости преобразования частоты)

Высота поверхности конвейера: 900 мм

Длина конвейера: 3000мм×2

Транспортировка осуществляется роликовым конвейером.

Ширина конвейера: 500 мм

Ролик покрыт мягкой резиной, а характеристики ролика зависят от фактической конструкции.

Мотор-редуктор конвейера: трансмиссия Tongyu

Скорость конвейерного конвейера регулируется преобразованием частоты.

3. Боковые ролики конвейера (2 комплекта)

Боковые ролики покрыты мягкой резиной.

Боковые ролики выступают из зазора между конвейерными роликами, чтобы облегчить затягивание дверных рукавов во время намотки и транспортировки.

Боковые ролики устанавливаются между зазорами конвейерных роликов.

Пневматическая регулировка, автоматическое определение входящих и исходящих товаров и действий

Пневматические компоненты: FESTO или SMC

4 .Система управления и производительность оборудования

Программируемое управление ПЛК; Входной порт ПЛК зарезервирован для 8 точек

Оборудование имеет две функции: ручной и автоматический запуск, свободное переключение, ручной запуск с помощью ножного переключателя для запуска;

Работа с сенсорным экраном, простая и понятная работа, настройка цифровых параметров с функцией автоматической диагностики неисправностей;

Регулировка скорости преобразования частоты приводного двигателя;

Фотоэлектрический переключатель автоматически определяет положение груза в работе;

Уникальное программное управление, позволяющее осуществлять полностью закрытую горизонтальную намотку цилиндрических изделий различных спецификаций;

5.  Детали системы электрического управления

Более подробную информацию, пожалуйста, свяжитесь с нами в любое время. Мы постараемся сделать все возможное, чтобы помочь рекомендовать самую идеальную схему для вас.
