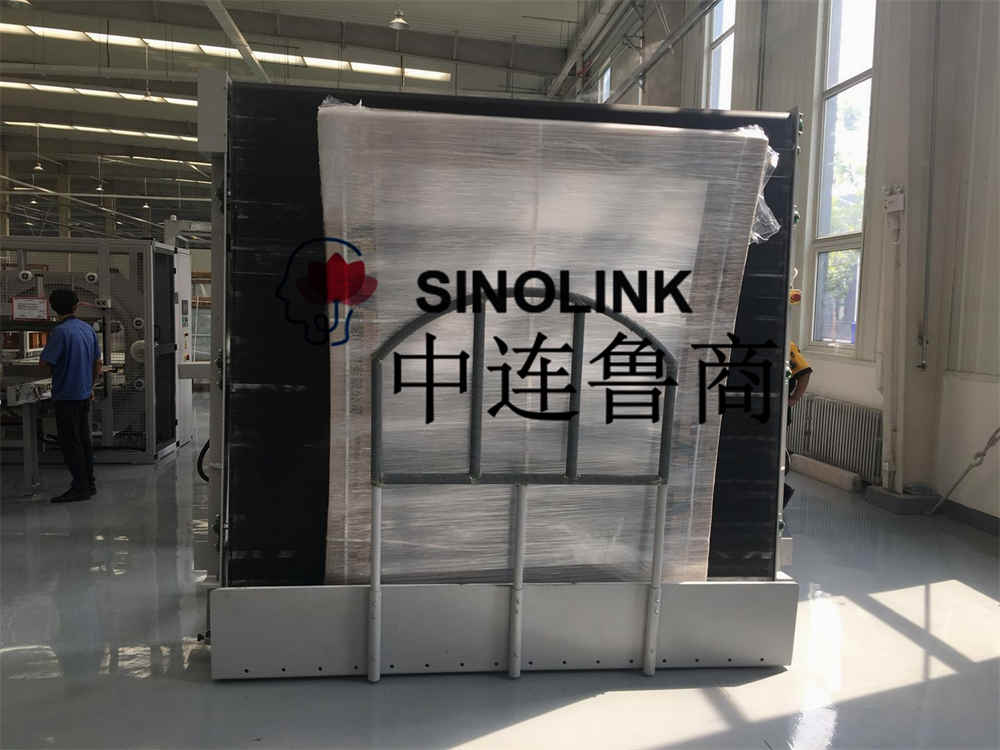

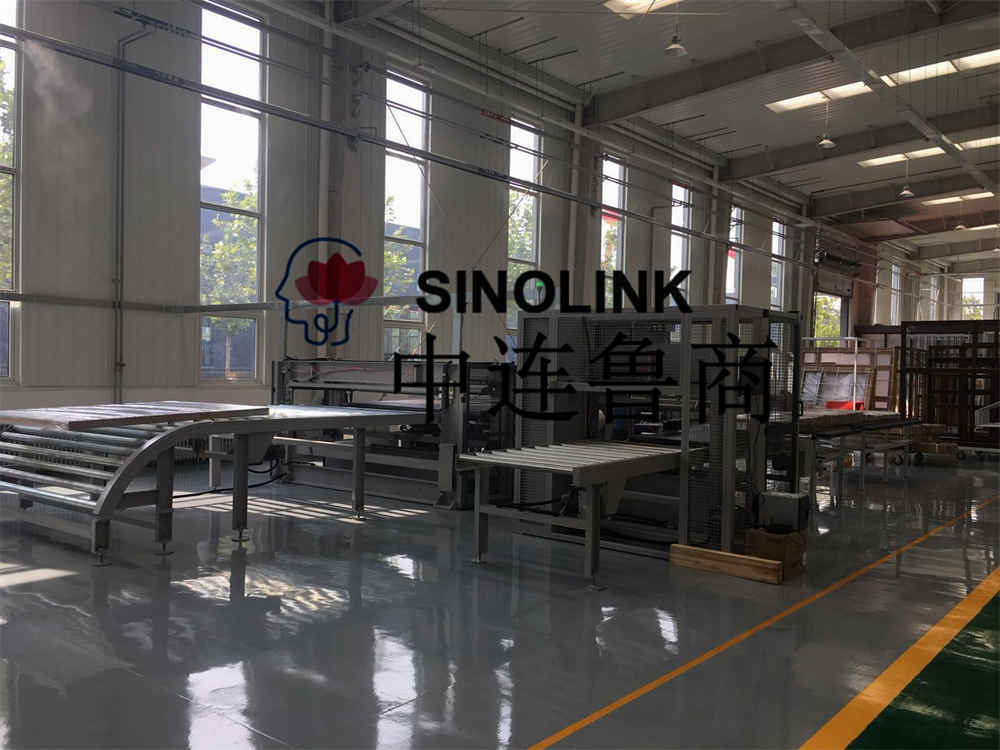

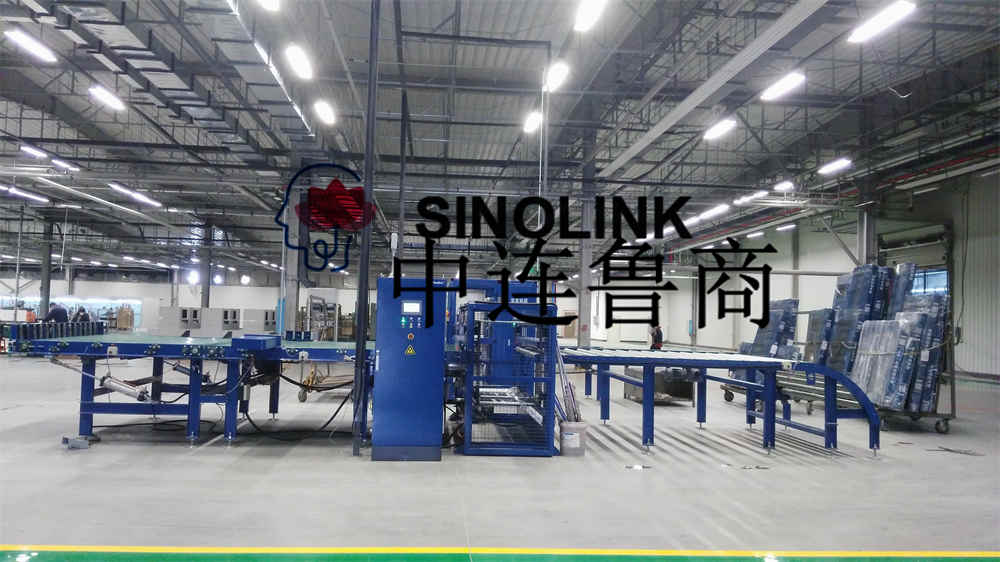

Автоматическая упаковочная машина для намотки дверей и окон с широкой горизонтальной обмоткой

Технические параметры  Автоматическая упаковочная машина для намотки дверей и окон с широкой горизонтальной обмоткой

1. Технические характеристики продукта и требования к упаковке

Упаковка: двери и окна

Ширина: 1000мм-2400мм

Толщина: ≤ 120 мм, ≥ 80 мм

Длина: ≥1200мм, ≤2400мм

2. Упаковочные материалы

Используйте упаковочную пленку фиксированного размера

стрейч-пленка LLDPE

Толщина: 20-30 мкм

Ширина пленки: 500 мм (фиксированный размер)

Внутренний диаметр бумажного цилиндра: 76,2 мм

Максимальный внешний диаметр рулона пленки: 240 мм.

Объем поставки:

1. Основной блок (1 комплект)

Мембранная рама приводная тележка:

Спецификация тележки с мембранным приводом: 2700 мм

Мембранную раму можно регулировать с регулируемой скоростью 12 м/мин.

Скорость тележки: ≈7 кругов/мин.

Источник питания: 380 В/50 Гц

Приводной двигатель тележки с мембранной рамой: известный отечественный бренд

Мощность двигателя привода тележки: 1,5 кВт

Половая доска сделана крупнее и толще

Толщина напольной плиты: 16 мм

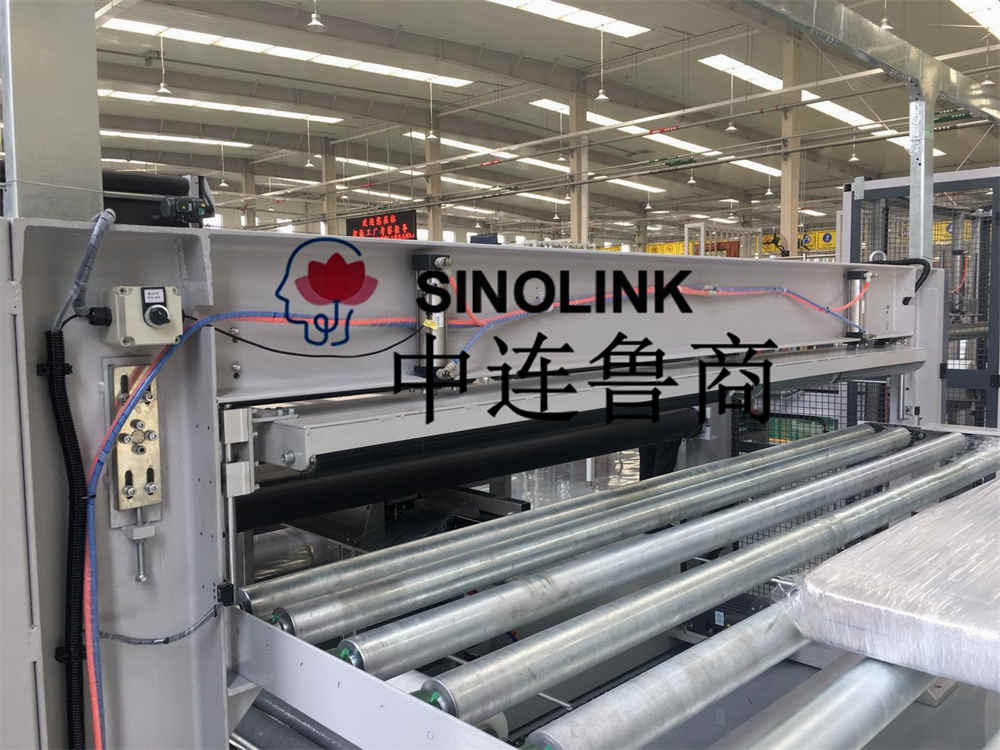

Пневматическое заправочное устройство

Пневматический верх, два комплекта

Ход давления вниз: 300 мм Может управляться индивидуально, плюс управление блоком кнопок

Верхний ход бокового давления: 300 мм Может управляться индивидуально, плюс работа с кнопочной коробкой

Убедитесь, что двери и окна толщиной 80-120 мм, транспортируемые верхней частью конвейера, могут быть прижаты после прижатия.

Ролики используются для закрепления материала и обеспечения его плавной транспортировки.

Устройство мембранной стойки

Используйте пленку для намотки с фиксированной спецификацией 500 мм;

Материал намотки пленки: LLDPE, линейный полиэтилен

Толщина пленки обмотки: 15-25 мкм

Наружный диаметр рулона пленки: 240 мм

Ширина сердечника рулона пленки: 520 мм

Натяжение рамы диафрагмы регулируется механически

Скорость движения тележки привода диафрагменной рамы регулируется при преобразовании частоты

Он может выполнять функцию намотки головы и хвоста

Он может выполнять все функции намотки товаров

Режим привода тележки с мембранной рамой: цепной

Размер тележки привода диафрагменной рамы: ширина 2700 мм× высота 400 мм (в зависимости от фактического расчетного размера)

Автоматическое устройство для разрыва верхней пленки

После намотки специально разработанное мембранное зажимное устройство автоматически срезает пленку и зажимает мембранную головку

Пленка срезается ножом

Используются пневматические компоненты: AirTAC

Расход воздуха: 1000 мл

Давление воздуха: 0,4-0,6 МПа

2. Подающий ленточный конвейер и разгрузочный роликовый конвейер (по 1 комплекту)

Подающий ленточный конвейер

Раздельная установка с хостом

Скорость конвейерной линии: 2 м/мин (макс.)

Ширина ремня: 2500 мм

Длина входящего конвейера: 2500 мм

Длина конвейера: 3000 мм

Мотор-редуктор конвейера: отечественный известный бренд

Мощность приводного двигателя: 0,75 кВт

Высота: 900 мм (в зависимости от фактического дизайна)

Толщина ремня: 3 мм

Скорость транспортировки ленточного конвейера регулируется при преобразовании частоты;

Пневматическое центрирующее устройство представляет собой автоматическую индукцию фотоэлектрического переключателя, автоматическое пневматическое боковое давление, автоматическое выравнивание входящего окна, а ход центрирования составляет 600 мм;

Разгрузочный роликовый конвейер

Скорость конвейерной линии: 2 м/мин (макс.)

Эффективная ширина поверхности транспортировки: 2500 мм

Длина транспортировки: 2500 мм

Мотор-редуктор конвейера: отечественный известный бренд

Мощность приводного двигателя: 0,75 кВт

Высота: 900 мм (в зависимости от фактического дизайна)

Толщина ремня: 3 мм

Диаметр ролика: 60 мм

Расстояние между роликами: 127 мм

Скорость разгрузочного роликового конвейера регулируется для преобразования частоты;

Другие требования к входящим и отходящим конвейерам:

Фотоэлектрический переключатель имеет прорези и регулируется вверх и вниз, что удобно для оборудования, чтобы соответствовать окну разной высоты внутрь и снаружи

Регулируемый ход: 60 мм.

3. Пневматическая откидная подающая платформа (1 комплект)

Дисбаланс динамического баланса, вибрации и шума устройства динамического баланса, переворачивающего ленту оригинального оборудования, слишком интенсивен, эта конструкция должна оптимизировать исходное оборудование, не может иметь слишком много ударов и вибрации.

Поворотное устройство:

Пневматическое переворачивание

Метод установки откидного цилиндра такой же, как и оригинальный метод установки

Переворот: 0-90°

Ножной переключатель откидного стола переворачивается, чтобы зафиксировать ногу

Ролик в углу L-образной формы в нижней части опрокидывающегося стола использует неприводной ролик, который может быть соединен с неприводным роликом в оконной линии стороны спроса

Из соображений безопасности внешняя часть неприводной роликовой линии поворотного устройства дополнена круглой дугообразной круглой трубой (внешняя поверхность круглой трубы прорезинена), диаметр круглой трубы: 40 мм, толщина стенки: 3 мм, самая высокая точка: 1600 мм, соединенная с обеих сторон неприводного ролика поворотного стола, соединяется разъемами, легко разбирается и собирается

Ленточный конвейер с откидным столом

Скорость конвейерной линии: 2 м/мин (макс.)

Ширина ролика: 2500 мм

Длина ленточного конвейера: 2500 мм

Мотор-редуктор конвейера: отечественный известный бренд

Мощность приводного двигателя: 0,75 кВт

Высота: 900 мм (в зависимости от фактического дизайна)

Толщина ремня: 3 мм

Скорость ленточного конвейера регулируется для преобразования частоты;

Угол переворота платформы: 0 ° -90 °

Высота ролика без привода от земли: 90 мм (в соответствии с высотой ролика без привода в линии окна со стороны спроса).

5. Система управления и производительность оборудования (1 комплект)

Управление ПЛК OMRON;

Управление сенсорным экраном OMRON, простое и понятное управление;

Приводной двигатель может быть отрегулирован для преобразования частоты;

Фотоэлектрический переключатель автоматически определяет положение груза в работе;

Механический прижимной ролик для формирования бокового давления;

Подходит для упаковки продукции длиной более 1200 мм.

6. Электрическая система управления

PLC Omron (Япония)

Преобразователь частоты OMRON (Япония)

Сенсорный экран MCGS (Китай)

Фотоэлектрический выключатель Corey (Швейцария)

Основное устройство Schneider (Франция)

Низковольтные электроприборы Schneider (Франция)

Переключатель хода Schmersel (Германия)

Бесконтактный выключатель Omron (Япония)

Пневматические компоненты AirTAC

Главный двигатель: Отечественный известный бренд

7. Прочие требования

В оригинальном оборудовании есть четыре улучшения:

1. Цвет корпуса оборудования: RAL7012, защитный цвет оборудования: RAL7047, цвет ремня: RAL7012 или RAL7047, не применимо к зеленому поясу.

2. Цвет шкафа управления должен соответствовать цвету корпуса оборудования.

3. Баланс переворачивающегося подающего ремня должен быть разумно спроектирован, без слишком больших ударов и вибрации, а исходная скорость остается неизменной.

4. Газовые трубы и проводные линии, участвующие в оборудовании, должны быть скрыты и стандартизированы, а эстетика промышленного дизайна газового тракта линии должна быть обеспечена в максимально возможной степени за счет транкинга и других методов.

Больше информации, пожалуйста, свяжитесь с нами в любое время.
