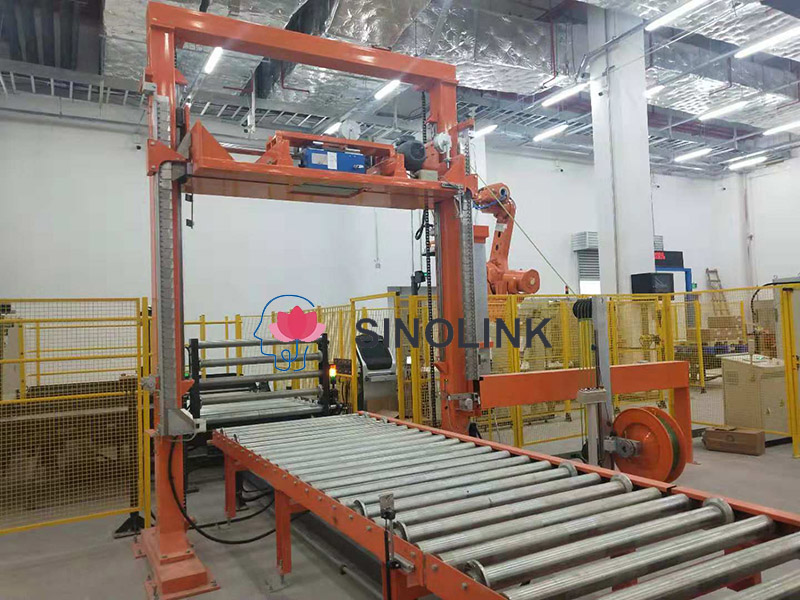

Автоматическая вертикальная машина для обвязки поддонов

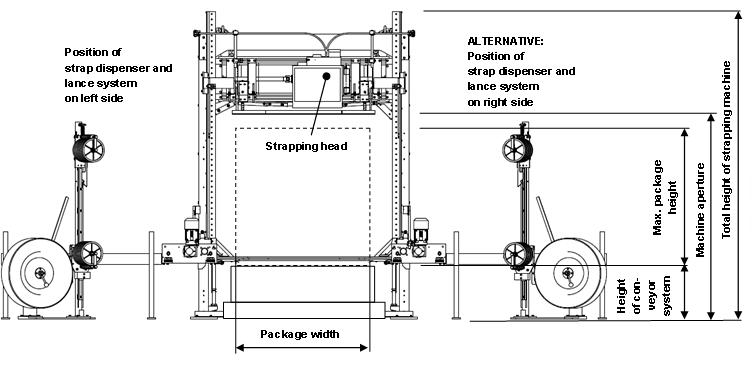

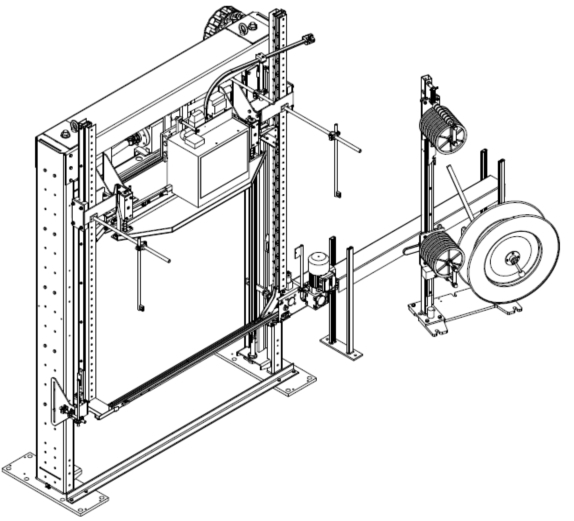

Основные компоненты вертикальной обвязочной машины

1. Базовая рама машины с двумя колоннами и поперечной балкой, вертикальными направляющими каретки и цепями

2. Стеллажный модуль, перемещаемый между двумя колоннами с системой направляющих каретки

3. Привод тележки с мотор-редуктором с тормозом

4. Рама ленточной дорожки (желоба) изготовлена ​​из рифленых алюминиевых профилей и закреплена на раме машины,

подпружиненные короткие клапаны, позволяющие подавать ленту на любой высоте

5. Система насадок для протягивания ленты через пространство под поддоном, высота секции 80 мм.

6. Соединения с обвязочной головкой с компенсатором натяжения ленты

7. Управление вертикальной обвязочной машиной с помощью панели управления, состояние машины отображается на сенсорной панели Cyklop размером 7 дюймов, цветной дисплей.


Свяжитесь с нами Электронная почта Телефон на линии WhatsApp
Подробная информация о продукте

Технические данные  Автоматическая вертикальная машина для обвязки поддонов

1.  Источник питания:   3/N, PE, (нейтральный провод = допустимая нагрузка)(

2.  Управляющее напряжение: 24 В постоянного тока

3.  Номинальная мощность:  макс. 3,0 кВт

4.  Общий вес машины: прибл. от 800 до 1000 кг

5.  Предельная температура окружающей среды:  + 5 °С до + 35 °С

6.  Высота конвейерной системы:  Ролик верхней кромки / цепь конвейерной системы мин. 180 мм до макс. 800мм



Automatic Vertical Pallet Strapping Machine


Технические данные


КА5

Качество и ширина ремешка


ДОМАШНИЙ ПИТОМЕЦ

9,0 - 18,5 мм


ПП

/


Ремешок катушки


Диаметр ядра

406 мм

Наружный диаметр

600 мм

Ширина

150 мм

Количество петель

7

Хранение ремешка

15 м


Сила отрыва ремня

что. 5 Н


Последовательность операции :

1.  Пакет централизованно перемещается в положение обвязки.

2.  Беспотенциальный сигнал подается от системы управления заказчика на вертикальную обвязочную машину.

3.  Закрытие рамы ленточной дорожки (желоба) путем выдвижения вперед системы фурмы.

4.  Стеллажный модуль с обвязочной головкой опускается на поверхность упаковки.   ремень подается вокруг дорожки.

5.   Запускается цикл обвязки. Ремень оттягивается, натягивается, запаивается и отрезается.  Открытие рамы ленточной направляющей (желоба) путем перемещения системы обратной фурмы.   Стеллажный модуль с обвязочной головкой возвращается в исходное положение.

Если это так, переместите упаковку в следующую позицию обвязки и повторите процедуру обвязки.

После завершения программы машина отправляет беспотенциальный сигнал обратно в систему управления конвейером для выгрузки груза из машины.


Общие данные вертикальной обвязочной машины

Automatic Vertical Pallet Strapping Machine

Панель управления:

Позиция:  Свободный выбор в пределах длины комплектов кабелей 5 м

Размеры:  Высота:  1060 мм, включая основание шкафа  1060

                    Ширина:    600 мм

 Глубина:   480 мм

Предписания: согласно VDE 0100/0113, EN 60204, класс защиты IP 54

взаимодействие с системой управления Cyklop с помощью беспотенциальных сигналов

ПЛК:  Сименс С7

Статус машины отображается на сенсорной панели



Взаимодействие с системой управления беспотенциальными сигналами  (2 входа / 3 выхода)

Входы: 1. Аварийное отключение, 2 канала

 2. Выпуск обвязочной машины

3. Запустите обвязочную машину

Выходы:  1. Аварийное отключение, 2 канала

2. Разблокировать конвейер / исходное положение обвязочной машины

3. Запуск конвейера – процесс обвязки завершен.

4. Общая неисправность

Automatic Vertical Pallet Strapping Machine
