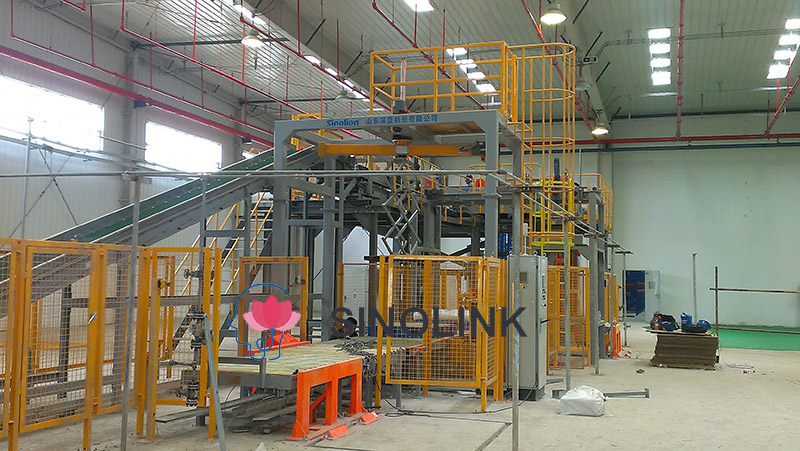

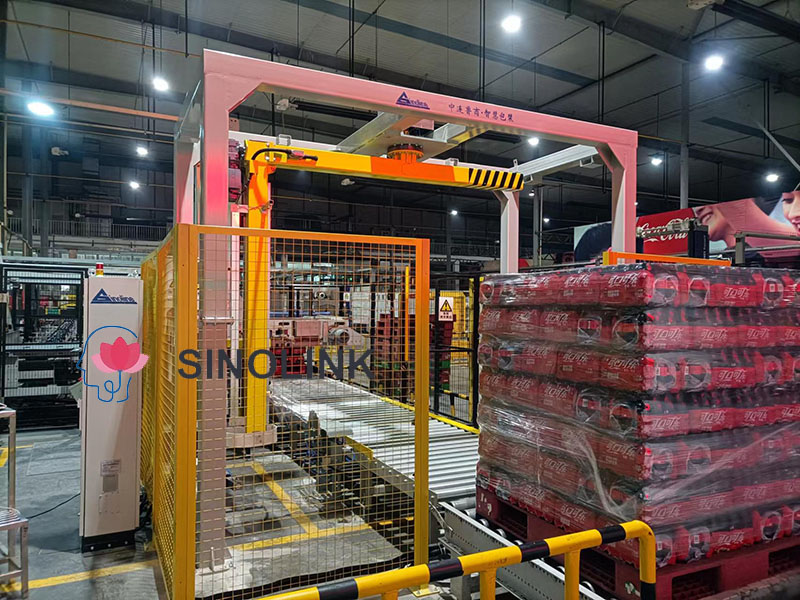

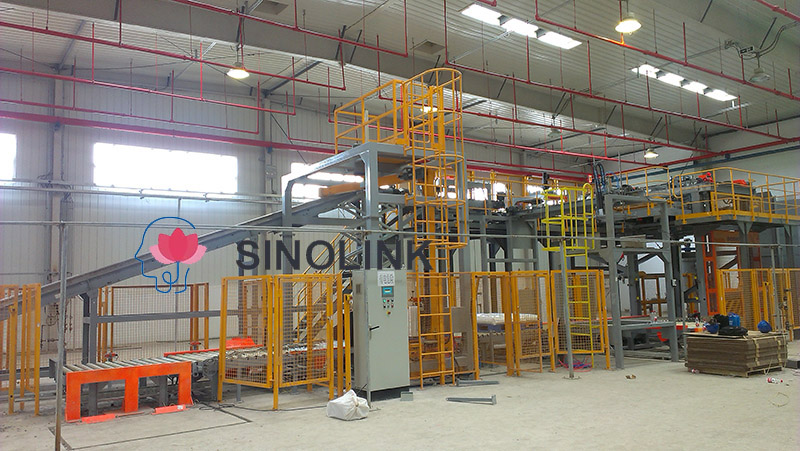

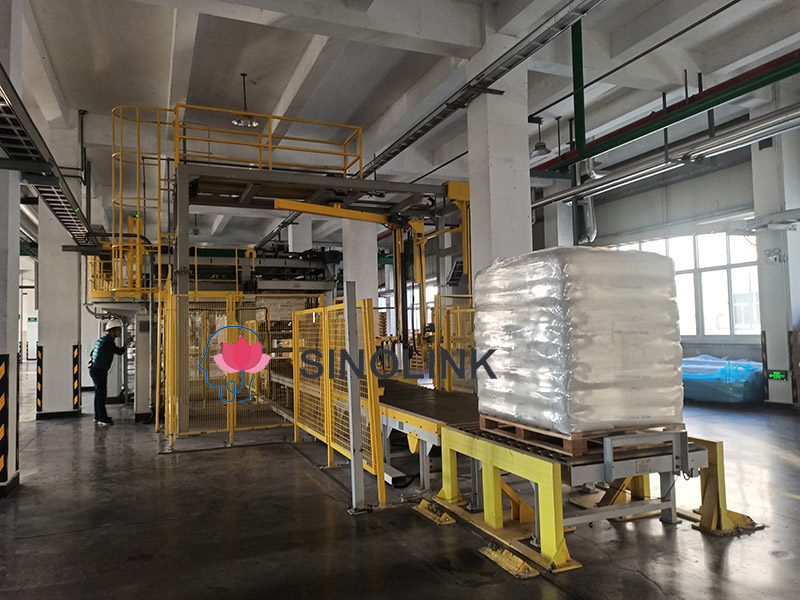

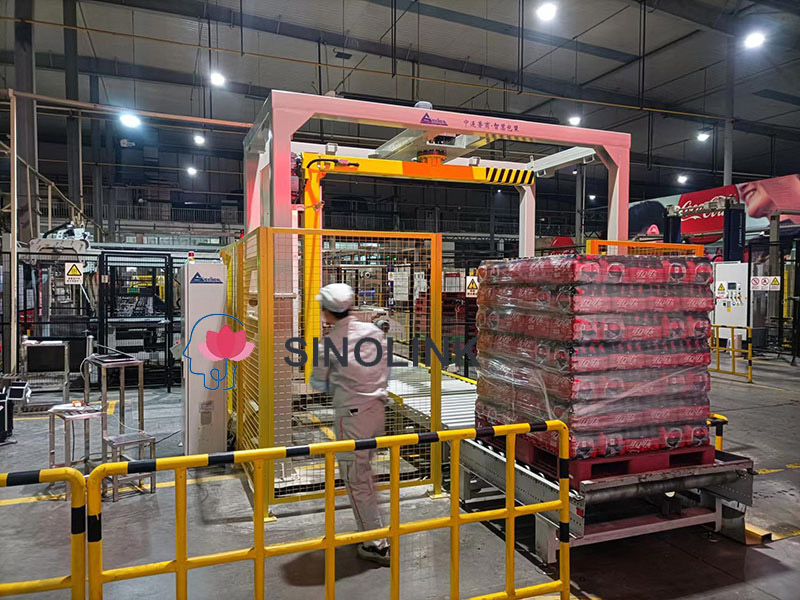

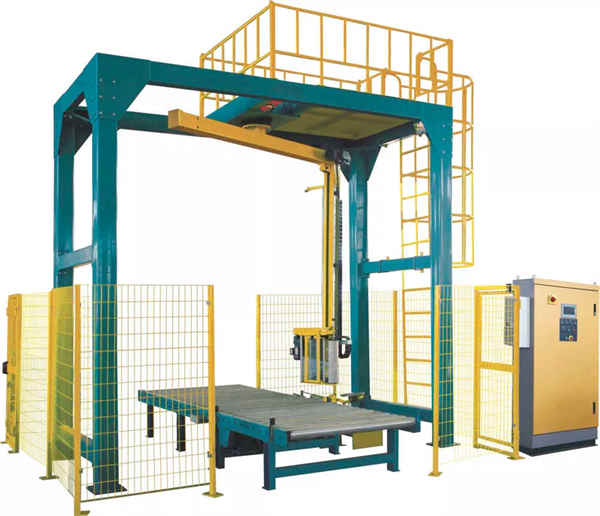

Полностью автоматическая упаковочная машина с вращающимся рычагом

Основные электрические части и запасные части  Полностью автоматическая упаковочная машина с вращающимся рычагом

2 、 Основные технические данные  Полностью автоматическая упаковочная машина с вращающимся рычагом

2 .1 техническая дата：

1. Подшипник машины: 2000 кг (макс.)

2. Эффективность упаковки: 30 загрузок/час (макс.) (рассчитано на два слоя упаковки) (10000 бутылок/час)

3. Скорость конвейерной линии: 140 мм/с.

4. Высота конвейерной поверхности: 500 мм (подлежит уточнению)

5. Скорость коромысла: 15 об/мин (макс.)

6. Общая мощность:~3кВт

7. Эксплуатационная масса: 2000 кг.

2 .2, упаковочный материал

Стретч-пленка: диаметр сердцевины 3 дюйма, ширина 500 мм, диаметр пленки 260 мм, толщина пленки: 20–35 мкм.

2 .3、Подготовка площадки

Источник сжатого воздуха:

1. Рабочее напряжение: 380 В переменного тока/3 фазы, 5 проводов/50 Гц.

2. Расход воздуха: 1000 мл/мин, без масла и воды.

3. Пневматическое рабочее давление: 0,5~0,6 МПа.

4. Общая мощность: ≈ 3 кВт

3 , диапазон поставок  Полностью автоматическая упаковочная машина с вращающимся рычагом

3 .1 машина для упаковки в пленку с поворотным рычагом (1 комплект)

3 .1.1 Система привода поворотного рычага (1 комплект)

1. Регулирование частоты вращения двигателя с торможением.

2. Редуктор коромысла: известный отечественный бренд.

3. Мощность: P=1,1 кВт

4. Регулировка частоты вращения с тормозом для кулисного привода.

5. Направляющая коромысла.

6. Два конца коромысла оснащены двумя фиксированными и подвижными ограничителями.

3 .1.2 части тележки для пленки (1 комплект)

1.  Тележка для пленки использует цепной привод для подъема, который является стабильным и надежным;

2.  Двигатель редуктора подъема тележки для пленки: турбинный червячный редуктор;

3.  Мощность двигателя: 0,37 кВт;

4.  Коэффициент растяжения каретки пленки: 1: 2,5

5.  Марка двигателя подъемного редуктора: известный китайский бренд

3 .1.3 детали основной конструкции (1 комплект)

1. Стойка представляет собой четырехколонную стальную конструкцию из квадратной трубы портального типа, а материал - профиль Q235.

2. Верхняя часть рамы оснащена кронштейном привода.

3. Компоненты коромысла закреплены на раме коромысла через поворотное кольцо.

3 .1.4 Крепление защитного ограждения (1 комплект)

1.  Части стойки машины  оборудованы защитными устройствами и защитными сетками, а дверные замки защитных сеток сблокированы с оборудованием. Когда защитные двери открываются, оборудование останавливается;

2.  Размер защитных сеток, 3900 мм (Д) X 3640 мм (Ш) (по чертежам)

3.  После запуска оборудования положение остановки находится в левом нижнем конце, а дверца защитной сетки - в правом нижнем конце;

4.  Защитная дверца использует штекерный переключатель.

3 .1.5 каретка для пленки (1 комплект)

1.  Фотоэлектрический датчик установлен на пленочной каретке для автоматического определения высоты товара;

2.  Мощность двигателя переменного тока: 0,37 кВт;

3.  Коэффициент растяжения: 1: 2,0, скорость подачи пленки регулируется;

4.  Приближающийся переключатель будет работать для движения двигателя, если нет разрыва пленки;

5.  Следящий механизм каретки пленки;

6.  Фильм  вагон  рычаг подачи пленки вращается, а бесконтактный переключатель управляет запуском и остановкой двигателя подачи пленки для обеспечения последующей подачи пленки.

3 .1.6 Автомобильная пленка прикреплена и обрезана (1 комплект)

Пневматический  система: AirTAC

3 . 2  пневматическая система

Подача воздуха: пользователь предоставляет。

Запчасти: AirTAC

3 . 3  Крепление безопасности  Полностью автоматическая упаковочная машина с вращающимся рычагом

1. Запуск поворотного рычага и блокировка конвейерной линии.

2. Принцип защиты нейлонового кольцевого отражателя.

3. Защита фотоэлектрического переключателя пластины отражателя: когда в направлении движения есть предметы, нейлоновое кольцо деформируется, пластина отражателя отклоняется, фотоэлектрический переключатель теряет сигнал, и машина останавливается. Когда между пластиной отражателя и фотоэлектрическим переключателем есть зазор, фотоэлектрический переключатель теряет сигнал, и машина останавливается.

3.5 ：Электрическая система  Полностью автоматическая упаковочная машина с вращающимся рычагом

1. Программируемое управление ПЛК;

2. Работа с сенсорным экраном, слои намотки и время могут быть установлены;

3. Фотоэлектрический переключатель может автоматически определять высоту товара;

4. Привод поворотного кольца, точное позиционирование;

5. Цифровая настройка параметров: скорость вращения кантилевера, скорость подъема мембранной стойки, скорость выхода мембранной стойки;

6. Машина оснащена автоматическими, ручными и боковыми функциями переключения для лучшего обеспечения работы упаковочной системы;

7. Сигнальная лампа установлена для работы машины.

4 、Техническое обслуживание  Полностью автоматическая упаковочная машина с вращающимся рычагом

Установка (в Китае):

Мы отправим наших полевых инженеров на ваш завод для установки и пробного запуска, вы должны хорошо подготовить место.

Обучение (в Китае)

Мы научим вашего парня управлять и ремонтировать машину и можем дотянуться до высокого рычага, обычно решаем проблемы в течение часа.

Гарантия (в Китае)

1 год гарантии

Более подробную информацию, пожалуйста, свяжитесь с нами в любое время.
