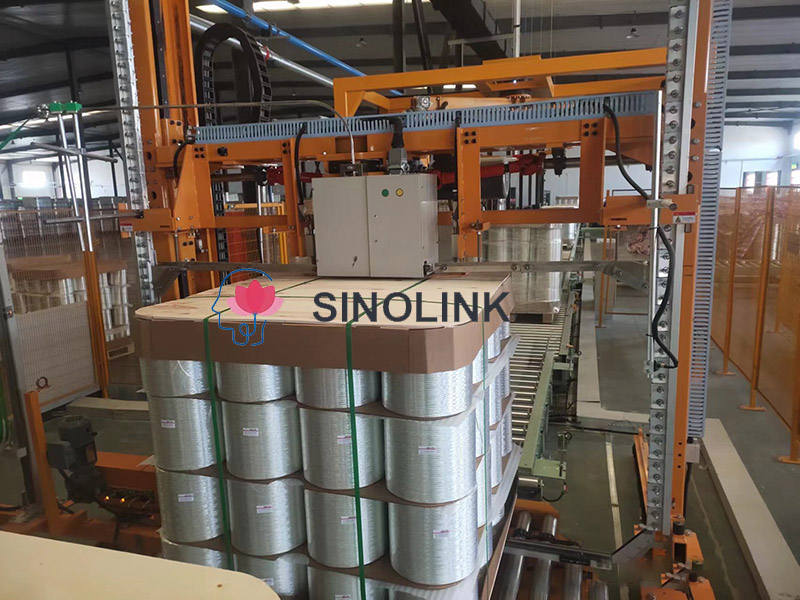

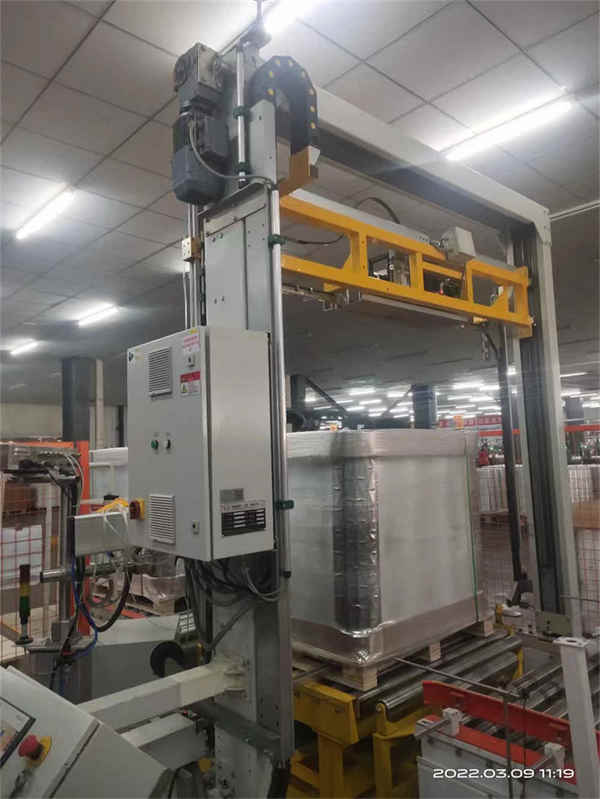

Полностью автоматическая вертикальная машина для обвязки поддонов

Технические данные  Автоматическая вертикальная машина для обвязки поддонов

1. источник питания:  3/ n, pe, (нейтральный провод = нагрузочная способность)

2. управляющее напряжение: 24 В постоянного тока

3. оценка мощности:  макс три.ноль кВт

4. общий вес устройства: прибл. от 800 до 1000 кг

5. ограничение температуры окружающей среды:  +5°С до +35°С

6. пик конвейерной системы:  боковой ролик вершины / цепь конвейерной машины мин. 180 мм до макс. 800мм

Технические данные  Полностью автоматическая вертикальная машина для обвязки поддонов

Последовательность операции :

1.  Пакет централизованно перемещается в положение обвязки.

2.  Беспотенциальный сигнал подается от системы управления заказчика на вертикальную обвязочную машину.

3.  Закрытие рамы ленточной дорожки (желоба) путем выдвижения вперед системы фурмы.

4.  Стеллажный модуль с обвязочной головкой опускается на поверхность упаковки.   ремень подается вокруг дорожки.

5.   Запускается цикл обвязки. Ремень оттягивается, натягивается, запаивается и отрезается.  Открытие рамы ленточной направляющей (желоба) путем перемещения системы обратной фурмы.   Стеллажный модуль с обвязочной головкой возвращается в исходное положение.

Если это так, переместите упаковку в следующую позицию обвязки и повторите процедуру обвязки.

После завершения программы машина отправляет беспотенциальный сигнал обратно в систему управления конвейером для выгрузки груза из машины.

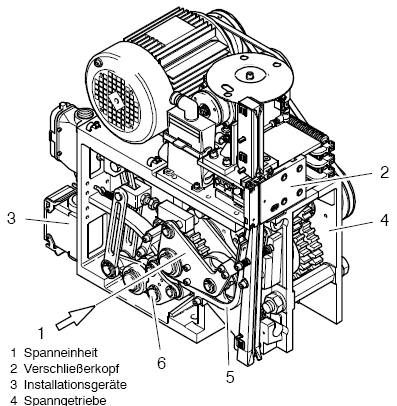

Основные компоненты обвязочной головки

1 блок натяжения

2 Запаивающая кассета

3 вилки

4 Натяжная шестерня

5 качалка

6 натяжных колес

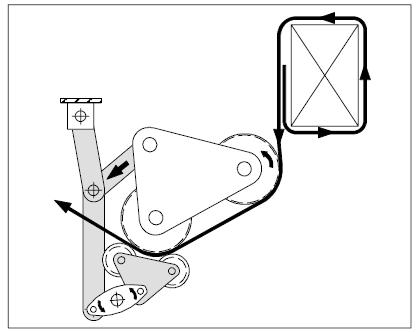

Натяжной узел и привод подачи-отвода натягивают ленту. При увеличении натяжения качающийся стержень (рычаг) поднимается.

Звено и прижимной рычаг сжимают натяжные колеса. В этом случае высокое натяжение создается только натяжной муфтой.

Концы ленты прижимаются и притираются друг к другу до тех пор, пока не будет достигнута температура, обеспечивающая надлежащую сварку.

Панель управления:

Позиция:  Свободный выбор в пределах длины комплектов кабелей 5 м

Размеры:  Высота:  1060 мм, включая основание шкафа  1060

                    Ширина:    600 мм

 Глубина:   480 мм

Предписания: согласно VDE 0100/0113, EN 60204, класс защиты IP 54

взаимодействие с системой управления Cyklop с помощью беспотенциальных сигналов

ПЛК:  Сименс С7

Статус машины отображается на сенсорной панели

Общие данные обвязочной головки CF H1 :

Технические данные

1.  Качество ремешка:  ДОМАШНИЙ ПИТОМЕЦ

2.  Ширина ремешка: от 12,0 мм до 19  мм

3.  Толщина ремня:  > 0,58 мм до 1,12 мм

4.  Скорость подачи и наматывания ленты:  2,9 м/сек.

5.  Тип уплотнения:  Сварка трением

6.  Время уплотнения:   ок. 1,5 сек. до 2 сек.  (в зависимости от ремня и натяжения)

7.  Усилие натяжения: от 200 до 5.500 (время сваривания Количество многоступенчатых натяжений:

8.  ширина упаковки:  80 мм

9.  Ремешок по центру асимметричный 35 мм / 237 мм

10.  Источник питания:   3/N, PE, (нейтральный провод = допустимая нагрузка)

11.  Номинальная мощность  :  1,0 кВт

12.  Управляющее напряжение:  :24 В постоянного тока

13.  Масса:  79 кг

14.  Окраска: RAL 7035

Дополнительная информация, пожалуйста, поговорите с нами в любое время.
