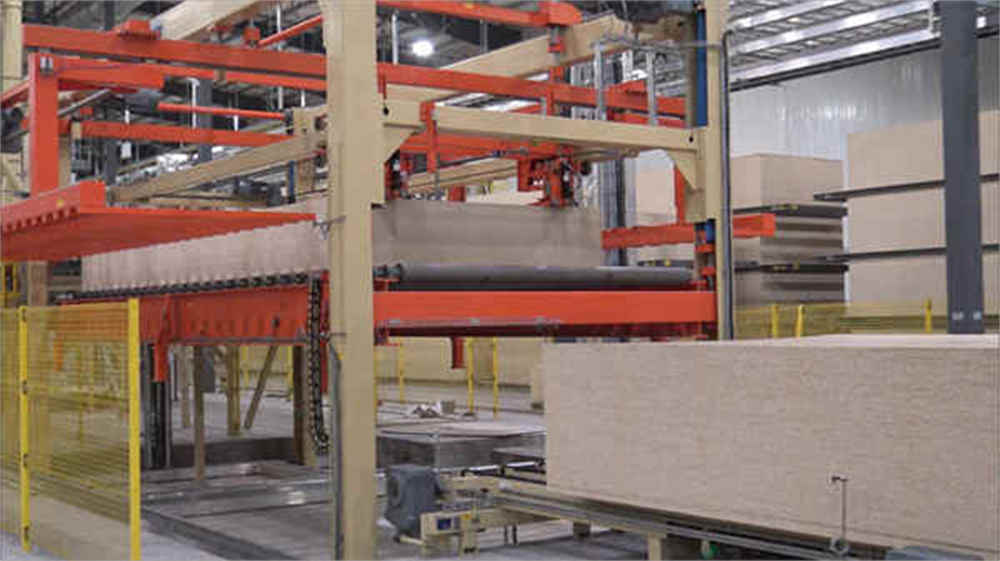

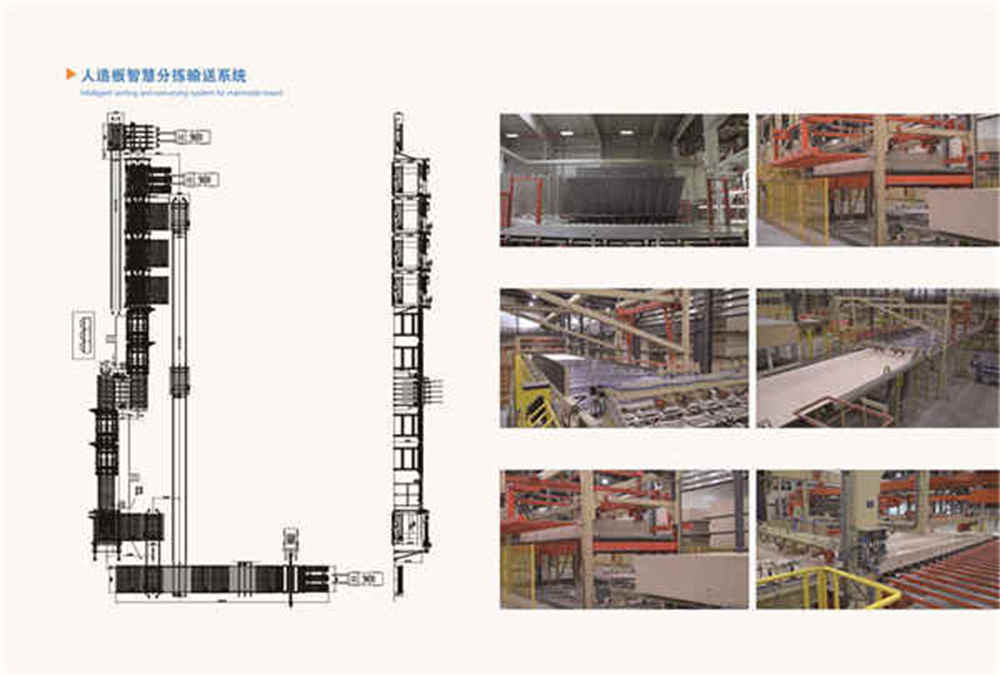

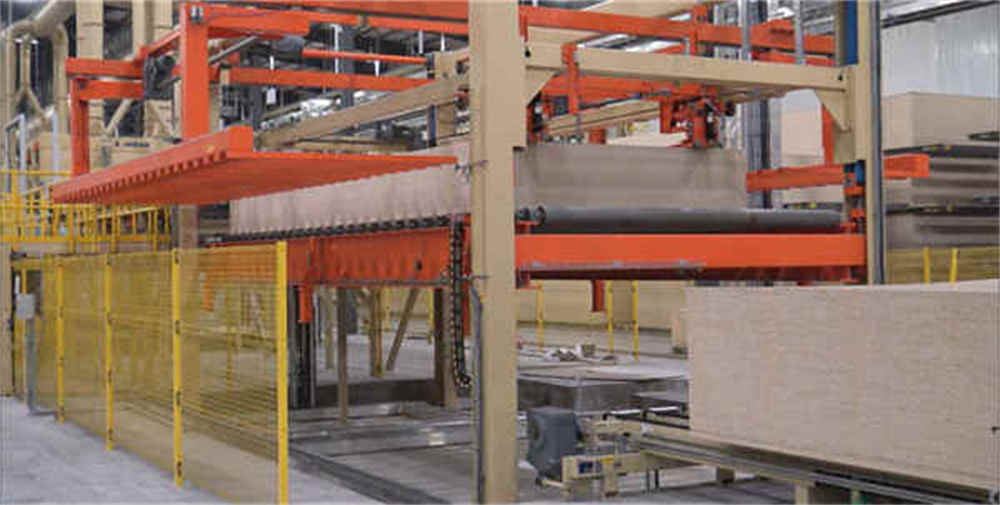

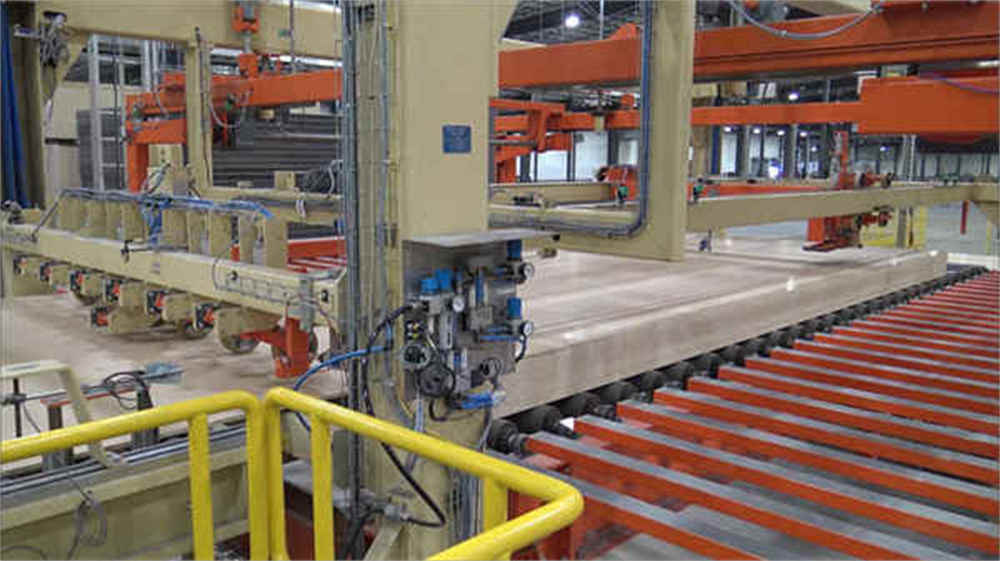

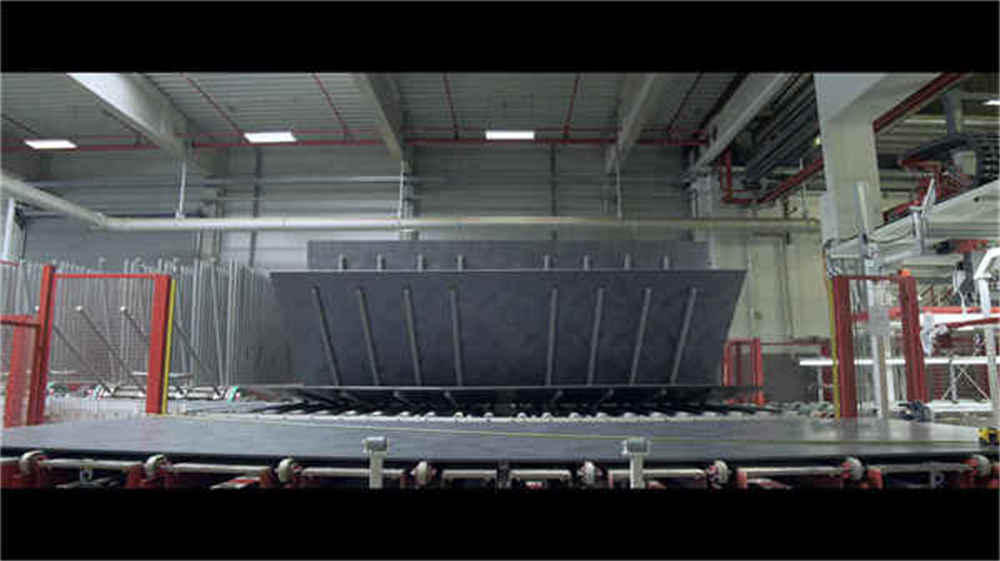

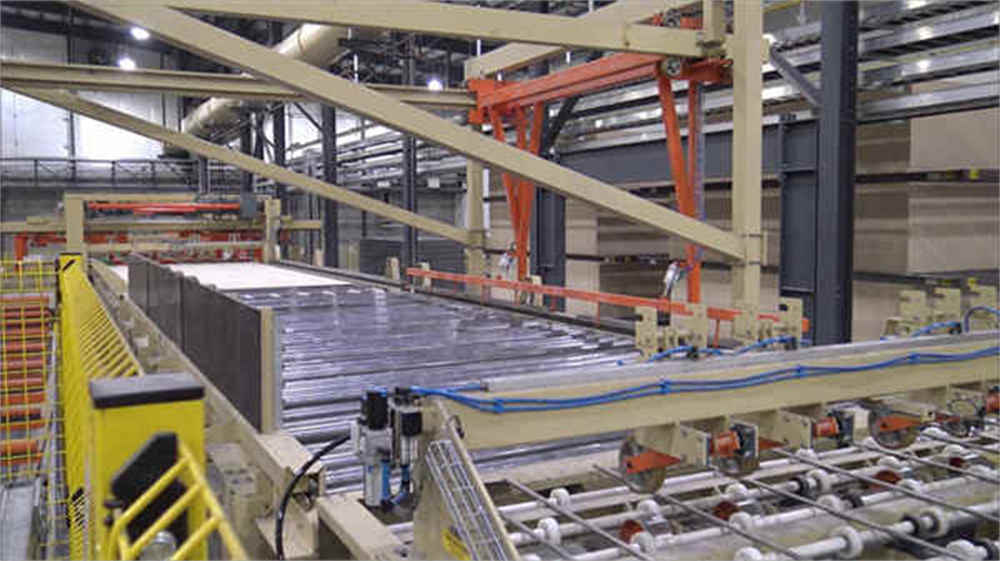

Интеллектуальная система сортировки и транспортировки искусственной доски

Интеллектуальная система сортировки и транспортировки искусственной доски

Характеристики продукции и основные требования к сортировке и упаковке:

1. Длина: 2440 мм

2. Ширина: 1220 мм

3. Высота: 800-1400 мм (3 м³ на пластину, фиксированная по объему)

4. Толщина монолитной плиты: 8-25 мм.

5. Производительность: 1000 м³/день (2 смены/день, 8 часов/день)

6. Точность сортировки: 99,9%

7. Производительность сортировки: 19-20 листов/мин (при толщине 12 мм)

Свяжитесь с нами Электронная почта Телефон на линии WhatsApp

Подробная информация о продукте

Требования классификации:

1. 98% тарелок относятся к классу А (отлично), и три стопки класса А (отлично) поставлены на сортировку;

2, 2% для класса Б (иностранные продукты и отходы), сортировка и установка категории Б (другие иностранные продукты и отходы);

Производительность упаковки: 15-25 паллет/час

Intelligent Sorting And Conveying System For Manmade Board

Другие параметры:

Высота стопки шлифовальных пластин 1200 мм.

Высота всего поддона 800мм;

Скорость транспортировки всего поддона: 11 м/мин;

Скорость подачи шпона: 120 м/мин (50 Гц, преобразование частоты)

Высота транспортировки шпона: 2500 мм

Высота штабеля после осмотра листа: 1200 мм

Высота всего стека после осмотра: 800 мм

Скорость транспортировки всей стопки после проверки пластин: 11 м/мин.

Скорость подачи защитной пластины: 11 м/мин.

Высота защитного стека: 400-500 мм

Толщина защитного шпона: 12-50 мм

Контрольная плита класса B после высоты стопки контрольной плиты: 1200 мм

Рабочий уровень упаковочной линии: 800 мм

Марка редуктора: редуктор основного двигателя упаковочного оборудования с использованием SEW, редуктор двигателя других частей оборудования с использованием Boneng или аналогичного бренда, установленная общая мощность: ≈80 кВт.

Примечания: Объем поставки продавца: полная поставка машины; Комплектация покупателя: провода и кабели, подсоединенные к распределительной коробке двигателя и фюзеляжа, а также к каждому выключателю.

Intelligent Sorting And Conveying System For Manmade Board Объем поставки:

серийный номер	Имя	КОЛ-ВО (единица измерения)	Описание
1	Переместить тележку в продольном направлении	1	Рабочий ход: 155000 мм, рабочая длина: 3100 мм, рабочая высота: 800 мм, скорость ролика: 10 м/мин, мощность двигателя: 2,2 кВт (регулировка скорости преобразования частоты), скорость ходьбы: 20 м/мин, мощность двигателя: 2,2 кВт (скорость преобразования частоты регулирование, торможение)
2	Переходный роликовый стол	7	Рабочая длина: 2200 мм, высота: 800 мм, скорость ролика: 10 м/мин, мощность: 1,1 кВт, регулировка скорости преобразования частоты
3	Тележка бокового перемещения	1	Рабочий ход: 17000 мм, рабочая длина: 3100 мм, рабочая высота: 800 мм, скорость ролика: 10 м/мин, мощность двигателя: 2,2 кВт (регулировка скорости преобразования частоты), скорость ходьбы: 20 м/мин, мощность двигателя: 2,2 кВт (скорость преобразования частоты регулирование, торможение)
4	Продольный роликовый стол для вилочного погрузчика	1	Длина: 3100 мм, высота: 800 мм, скорость ролика: 10 м/мин, мощность: 1,1 кВт, регулировка скорости преобразования частоты
5	Гидравлический подъемный стол с входной пластиной	2	Скорость ролика: 10 м/мин, мощность двигателя: 0,75 кВт (тормоз), мощность двигателя масляного насоса: 7,5 кВт, ход подъема: 1700 мм, грузоподъемность: 5 тонн
6	толкатель	2	Рабочая высота: 2500 мм, толщина нажимной пластины: 8-18 мм, мощность двигателя нажимной пластины: 2,5 кВт (сервопривод, тормоз, энкодер), мощность двигателя на шинном ролике: 2,2 кВт (регулировка скорости преобразования частоты)
7	Подметальное устройство (или щеточный валик)	2	Рабочая высота: 2500 мм, рабочая ширина: 1400 мм, мощность двигателя: 2%x1,5 кВт
8	Ленточный конвейер	5	Рабочая высота: 2500 мм, мощность двигателя: 2,2 кВт (регулировка скорости преобразования частоты), рабочая ширина: 1400 мм, скорость ролика: 20-90 м/мин.
9	Система контроля доски	1	Технология контроля древесных плит является ведущей в мире
10	Откидной конвейер и откидной конвейер	1	Количество решеток: 36 мм, мощность двигателя заслонки: 2% x 3 кВт (преобразование частоты, с тормозом), рабочая высота конвейера: 2500 мм, мощность двигателя конвейера: 2,2 кВт% x 2 (регулирование скорости преобразования частоты), рабочая ширина: 1400 мм
11	Наклонный роликовый конвейер	1	Рабочая высота: 2500 мм, мощность двигателя: 2,2 кВт (регулировка скорости преобразования частоты), рабочая ширина: 1400 мм, скорость ролика: 20-90 м/мин.
12	Конвейер штабеля (включая переходной рольганг) (серийный номер 12)	1	Рабочая высота: 2500 мм, мощность двигателя: 3 кВт + 0,55 кВт + 2,2 кВт (регулирование скорости преобразования частоты), рабочая ширина: 1400 мм, рабочая скорость прижимного ролика: 20-90 м/мин, мощность двигателя прижимного ролика: 2,2 кВт (регулирование скорости преобразования частоты )
13		2	Имя устройства:
14	Укладчик (1, укладчик тарелок класса A (3 станции) 2, укладчик тарелок класса B (1 станция))	4	(3) Серийный номер 13.1 для укладчика тарелок класса А (3 станции) (3 укладчика тарелок класса А)
15	Выходной гидравлический подъемный роликовый стол	1	(4) Серийный номер 13.2 для укладчика тарелок класса B (1 станция) (1 x укладчик тарелок класса B)
16	Накладка (или защитная пластина) транспортер	1	Рабочая ширина: 1400 мм, мощность двигателя ремня: 2,2 кВт (регулировка скорости преобразования частоты), рабочая скорость ремня: 20-90 м/мин, рабочая скорость прижимного ролика: 20-90 м/мин, мощность двигателя прижимного ролика: 2,2 кВт (скорость преобразования частоты регулирование), максимальная высота штабелирования: 1350 мм
17	Подушка (или защитная пластина) перемещает рольганг	4	Скорость цепи: 10 м/мин, мощность двигателя: 0,75 кВт (торможение), мощность двигателя масляного насоса: 7,5 кВт, ход подъема: 1600 мм, грузоподъемность: 5 тонн
31	Прокладка (или защитная пластина) переходного рольганга	1	Рабочая длина: 3100 мм, высота: 800 мм, скорость цепи: 10 м/мин (регулировка скорости преобразования частоты), мощность двигателя: 3 кВт, в зависимости от конструкции
