Процесс упаковки:

Конвейер переднего блока паллетирования буферного конвейера автоматически включается в работу; После того, как пластина поступает на конвейер перед обвязкой, она взаимодействует с толкателем деревянных блоков и обвязочным устройством, автоматически добавляет полосу нижнего ребра в соответствии с заданным процессом упаковки, автоматически упаковывает и поступает на конвейер после связки после завершения процесса упаковки. предварительно заданный процесс обвязки, каждая стопка маркируется в назначенном положении (над верхом), а конвейер в положении штабелирования использует подъемный кран для многослойной укладки и вилочный погрузчик (минимальная нагрузка вилочного погрузчика не менее 6000 кг) сходит с линии после завершения штабелирования;

Свяжитесь с нами Электронная почта Телефон на линии WhatsApp

Подробная информация о продукте

ОБЪЕМ ПОСТАВКИ:

Стреппинг-упаковочный агрегат (вкл. с намоточной машиной)

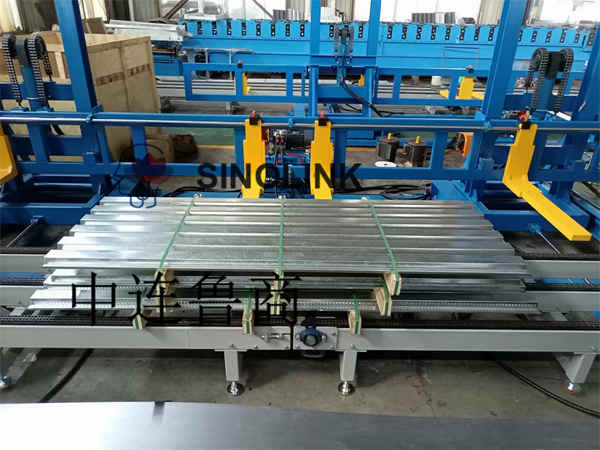

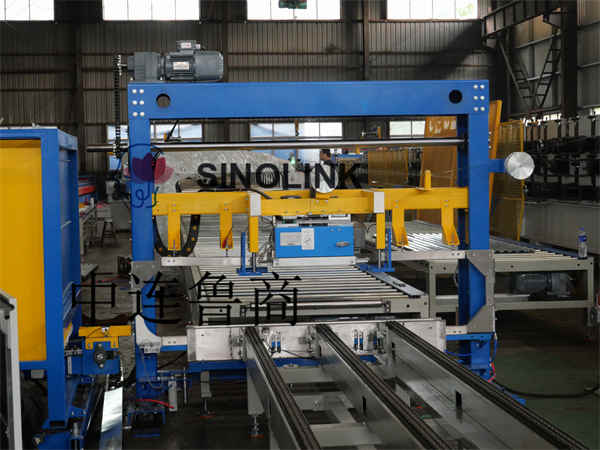

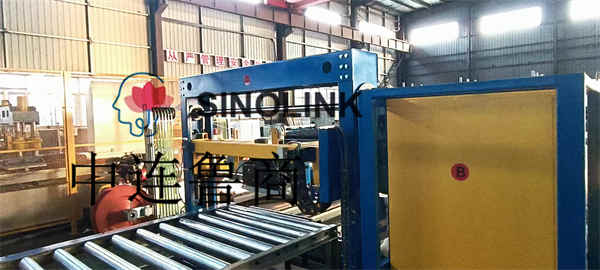

Обвязочная машина оснащена головкой обвязочной машины TITAN (электрическая гладильная машина VK10K120-16), импортированной из Германии. Применяются обвязочные ремни. Обвязочная лента 12,5-15,5 мм x 0,6-0,8 мм для ПЭТ-машины. Обвязочная машина работает с блоком ножной перекладины и фиксирует деревянную перекладину с верхней пластиной. Мотор-редуктор SEW, регулирование скорости с преобразованием частоты;

Automatic Clip Type Color Steel Tile (Profile Plate) Building Materials Wooden Blocks Strapping System

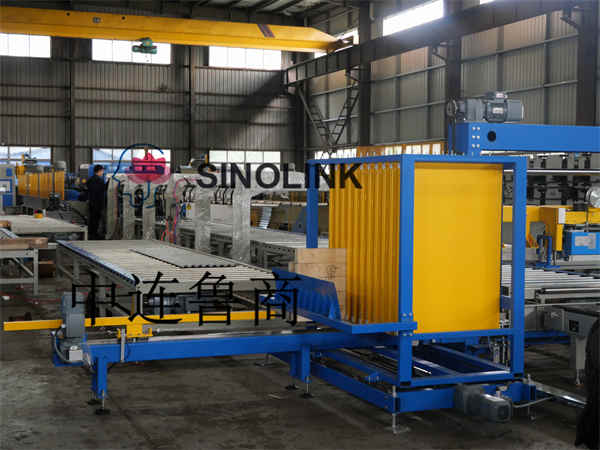

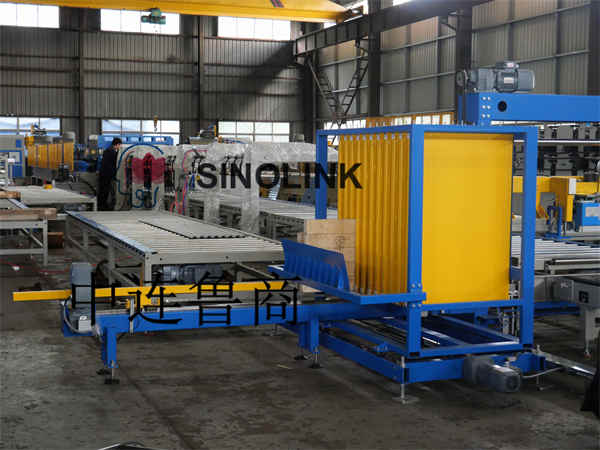

Конвейер подножки — это конвейер, используемый блоком размещения подножки, который вручную помещает полоску подножки в библиотеку прокладок, а конвейер прокладок поочередно выталкивает необходимую полосу подножки из библиотеки прокладок и транспортирует ее на верхнюю линию подножки. блок размещения. Набор ребер стопы подвижен, а эффективное количество блоков подушек составляет 10*10. Скорость транспортировки цепи 10 м/мин. Мотор-редуктор SEW, регулирование скорости с преобразованием частоты;

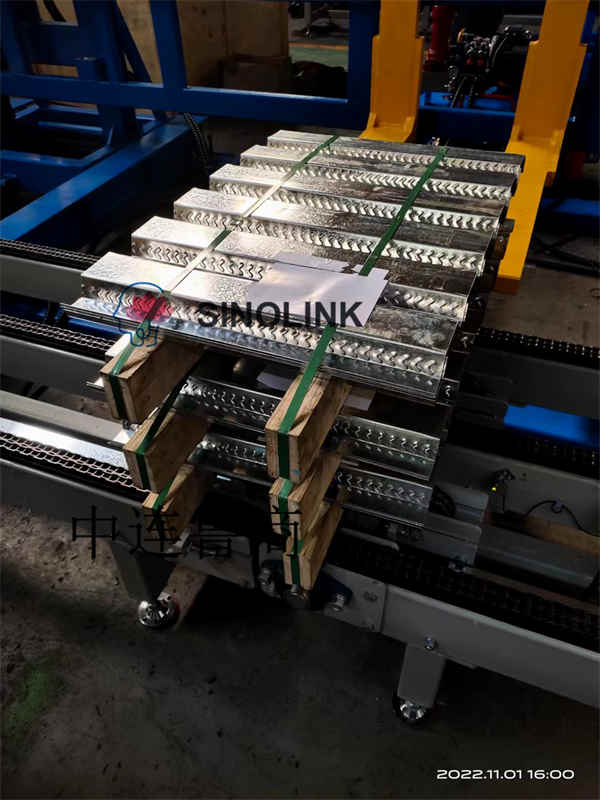

Нижняя нижняя средняя канавка (≥20 мм), ширина 50,8 мм (включая канавку шириной 20 мм), высота 101,6 мм, длина 1100 мм (А)/950 мм (Б).

Automatic Clip Type Color Steel Tile (Profile Plate) Building Materials Wooden Blocks Strapping System

Узел размещения ножной перекладины координируется с обвязочной машиной, а амортизирующий блок помещается в положение обвязки перед связыванием обвязочной машины. Рабочая часть механизма автоматического размещения прокладок приводится в движение двигателем, скорость составляет 10 м/мин. Мотор-редуктор SEW, частотно-регулируемая частота вращения, пневмоагрегат FESTO;

В обвязочном ремне используется ПЭТ шириной 15,5 мм и толщиной 0,6 мм, ленточное колесо рассчитано на нагрузку 20-25 кг, ленточное колесо использует электромагнитные тормоза, чтобы избежать инерции, а также несколько комплектов накопительных шкивов для поддержания постоянного натяжения обвязочного ремня и уменьшить выход из строя подающего ремня; Время замены рулона упаковочной ленты≤ 4 минут;

Цепной конвейер после обвязки:

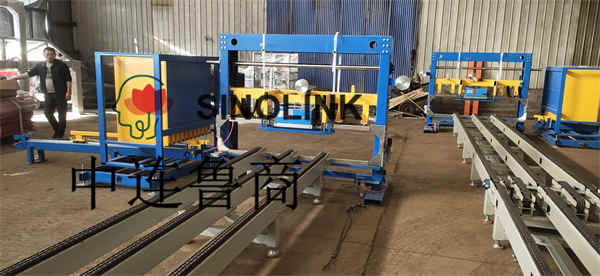

После обвязки группа цепных конвейеров состоит из 2 комплектов четырехрядных цепных конвейеров, цепной конвейер имеет прочную сварную раму из квадратных труб, эффективная длина одного блока составляет 6000 мм, эффективная ширина - 1010 мм, высота около 600 мм, скорость 10 м/мин,

Мотор-редуктор SEW, регулирование скорости с преобразованием частоты;

Конфигурация основных компонентов системы обвязки:

Мотор-редуктор: СЕВ

Преобразователи частоты: Siemens/AB/Danfoss

Серводвигатели: Сименс.

ПЛК: Сименс/AB

Низковольтные электроприборы: Siemens

Датчик приближения/фотоэлектрический переключатель: SICK

Пневматические компоненты: FESTO/SMC
