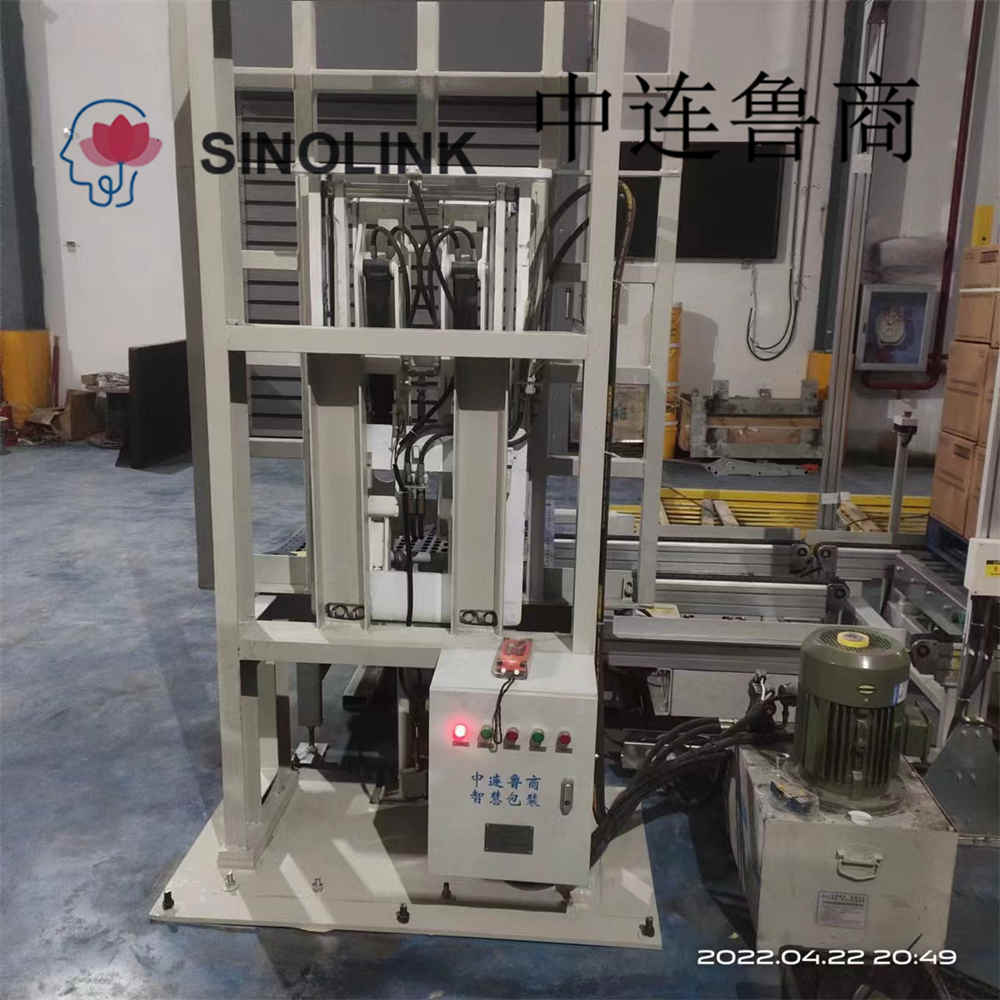

Полностью автоматический толкатель для разделения грузов на поддонах

Полностью автоматический толкатель для разделения грузов на поддонах

Название и объем проекта:

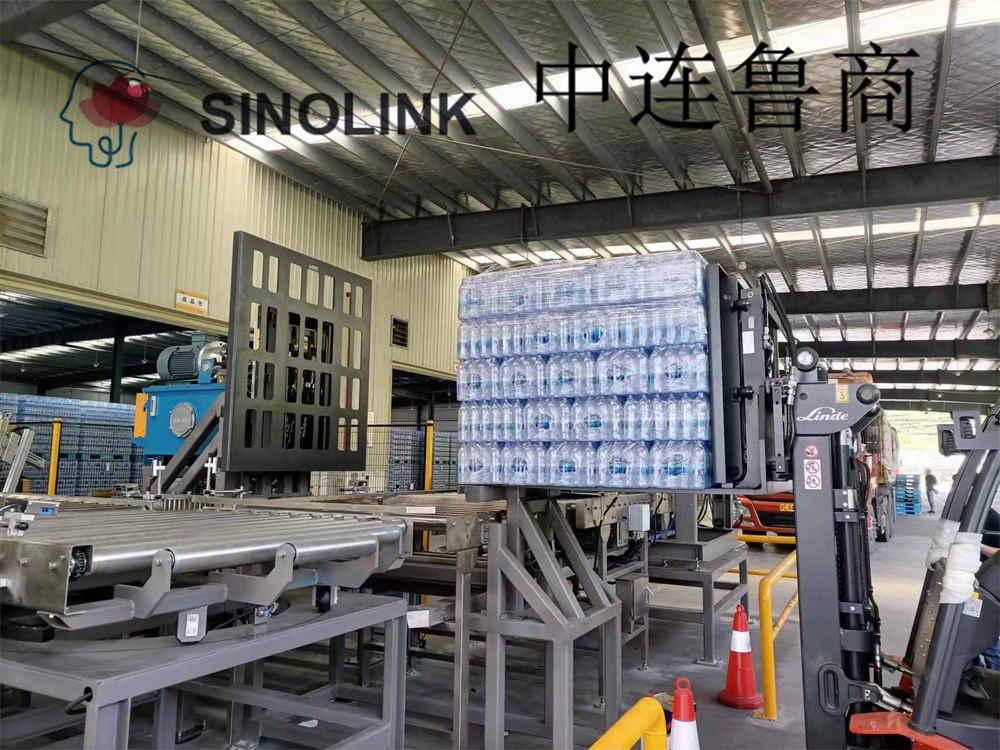

1. Название проекта: небольшая упаковка пищевого масла без поддона, весь стек на вилочном погрузчике.

2. Комплект поставки:

Сократите затраты на аутсорсинг и сократите расходы, добавив набор «линий продуктов для толкания и вытягивания поддонов». Соблюдайте технологические требования штабелирования поддонов без поддонов, обеспечивайте эффективность производства и обеспечивайте безопасное производство. Включая, но не ограничиваясь следующим;

A, Два комплекта конвейеров (необходимо привезти свои)

B, два двухтактных устройства

C, две гидравлические станции

D, вилочные погрузчики блок два

E, два комплекта системы управления

Конкретное содержание разрабатывается в соответствии с ситуацией на объекте и характеристиками собственного оборудования поставщика оборудования.

3. Условия, предоставляемые заводом:

Завод отвечает за подключение источника питания к главному шкафу управления.

Напряжение: 380В, 50Гц, 3 фазы 5 проводов, диапазон колебания напряжения ± 10%.

Свяжитесь с нами Электронная почта Телефон на линии WhatsApp

Подробная информация о продукте

Общие технические параметры:

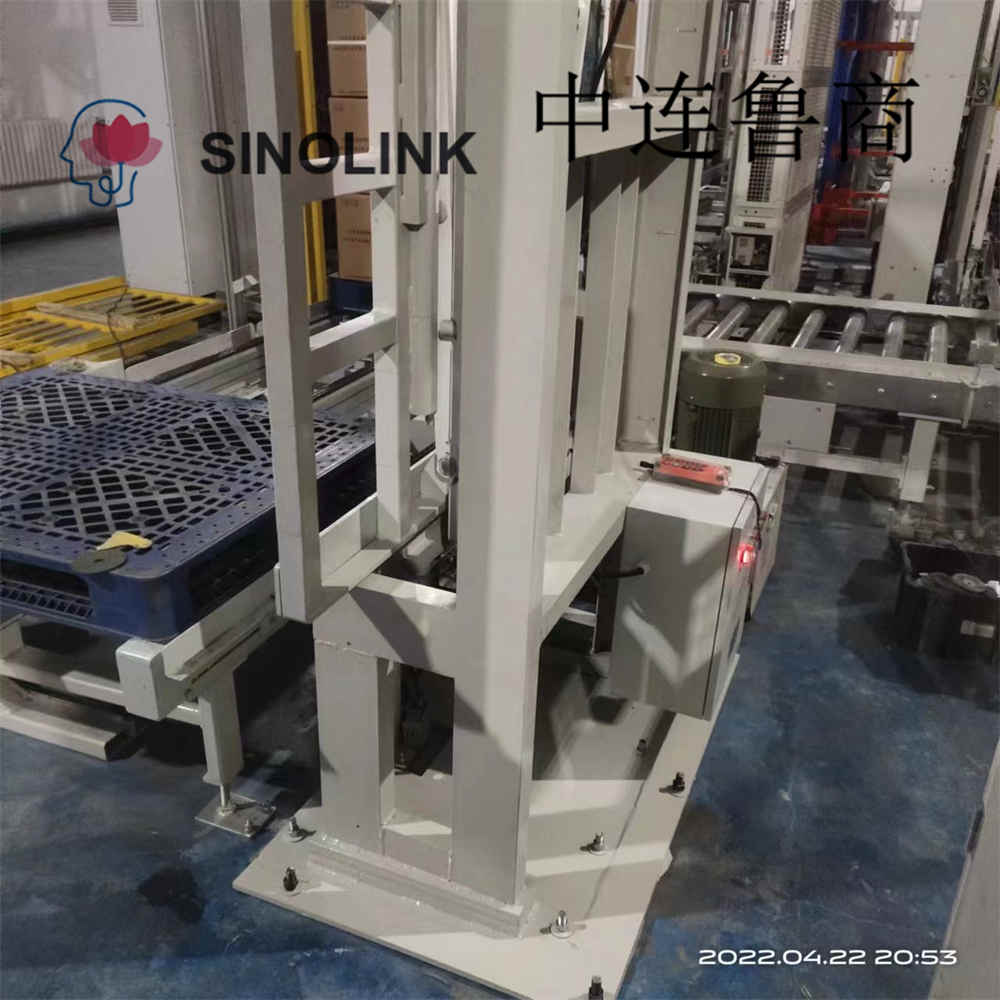

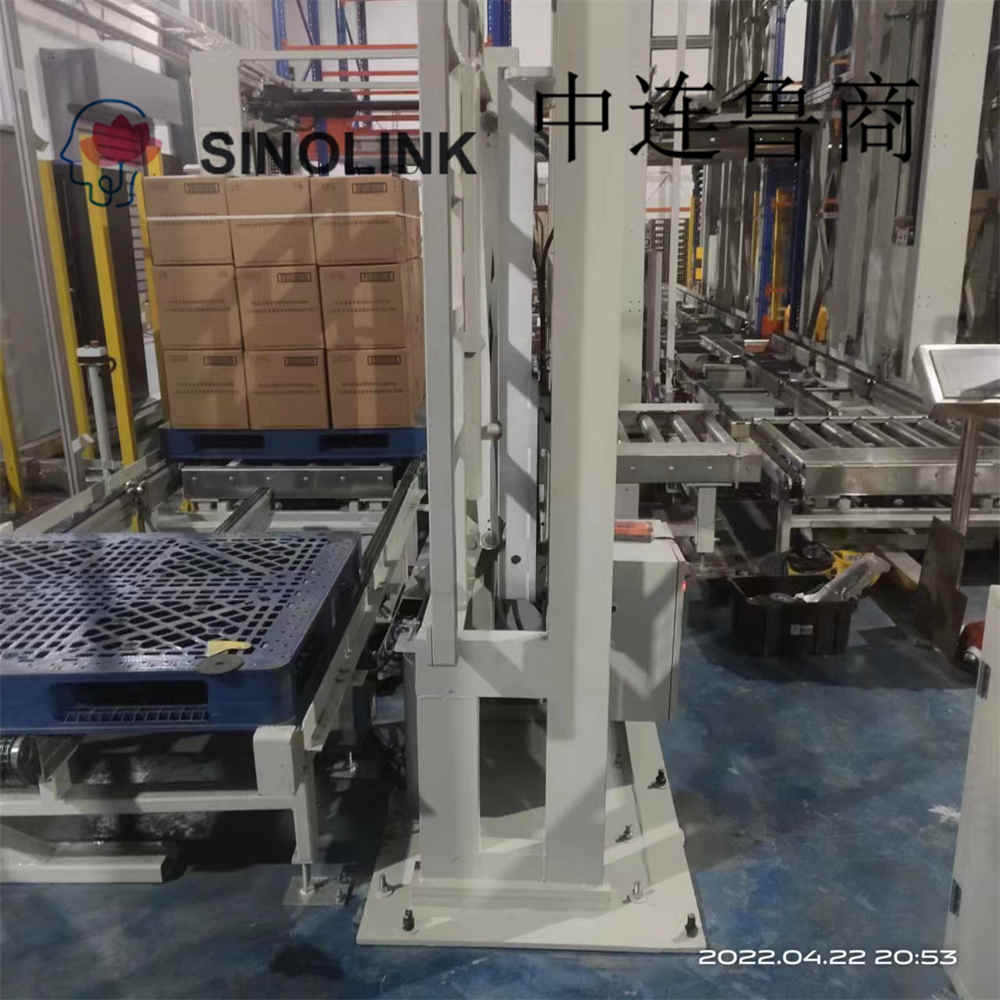

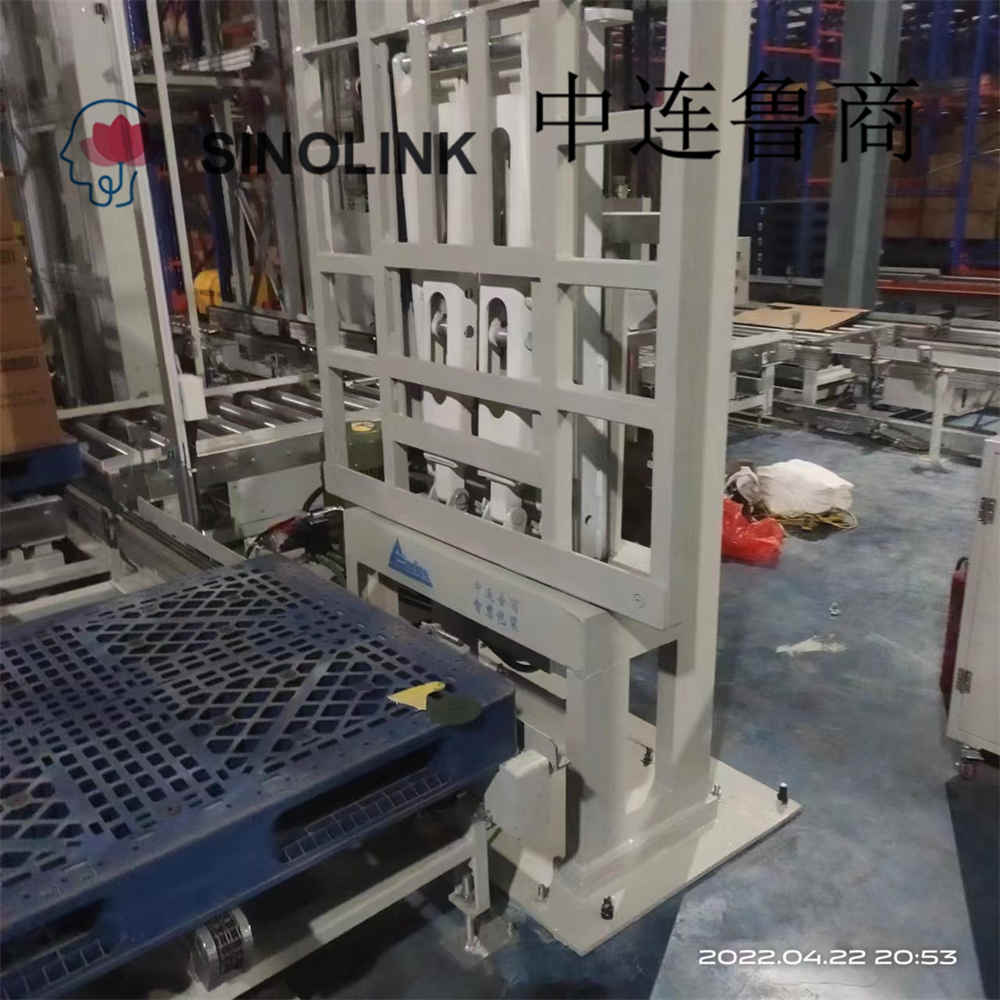

1. Гидравлический толкатель:

Выталкиватель для удержания поддонов, без бокового смещения, без вилки, без функции удержания поддонов, структура выброса ножничная.

2. Грузоподъемность 1500 кг , расстояние потери нагрузки около 280 мм, горизонтальный центр тяжести около 135 мм (в зависимости от фактической конструкции)

3. Автоматическая система управления: режим управления: беспроводное управление (5-10 метров), кнопка беспроводного управления, установленная на правой стороне передней стойки погрузчика, включая ПЛК Siemens, преобразователь частоты (инвертор с панелью управления) или аналогичные качественные продукты бренда. , низковольтные электрические компоненты выбирают продукты марки Schneider или эквивалентного качества, электрический блок управления из углеродистой стали, фотоэлектрический датчик P + F или OMRON и другие бесконтактные выключатели аналогичного качества, уровень защиты IP67; Клеммные колодки изготовлены из продукции Weidmüller или аналогичного бренда.

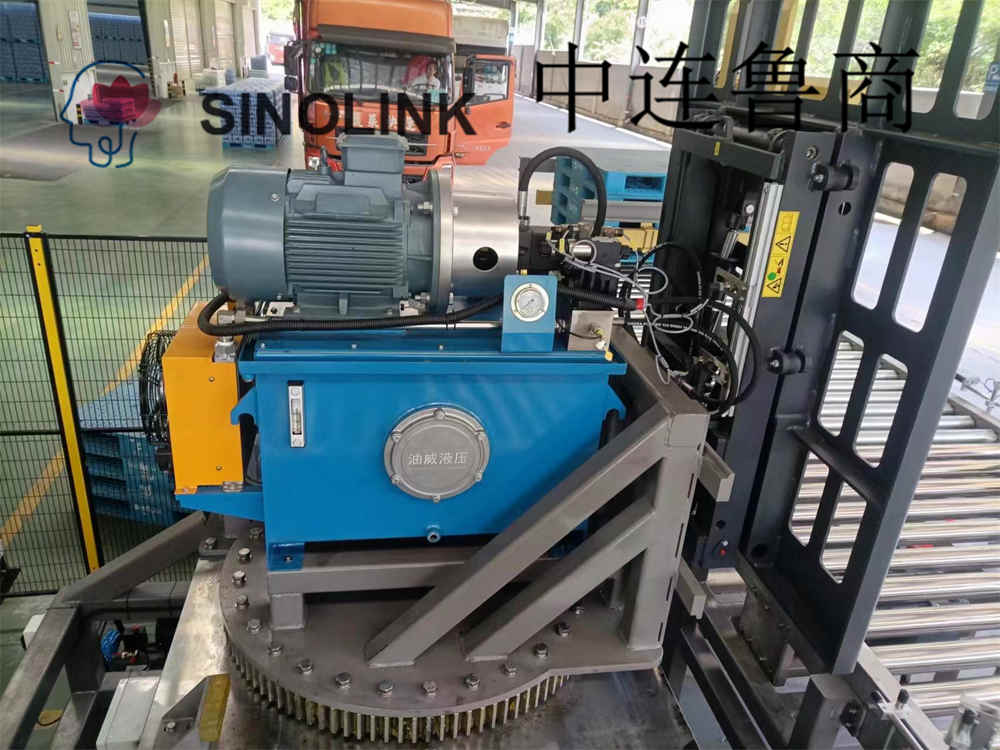

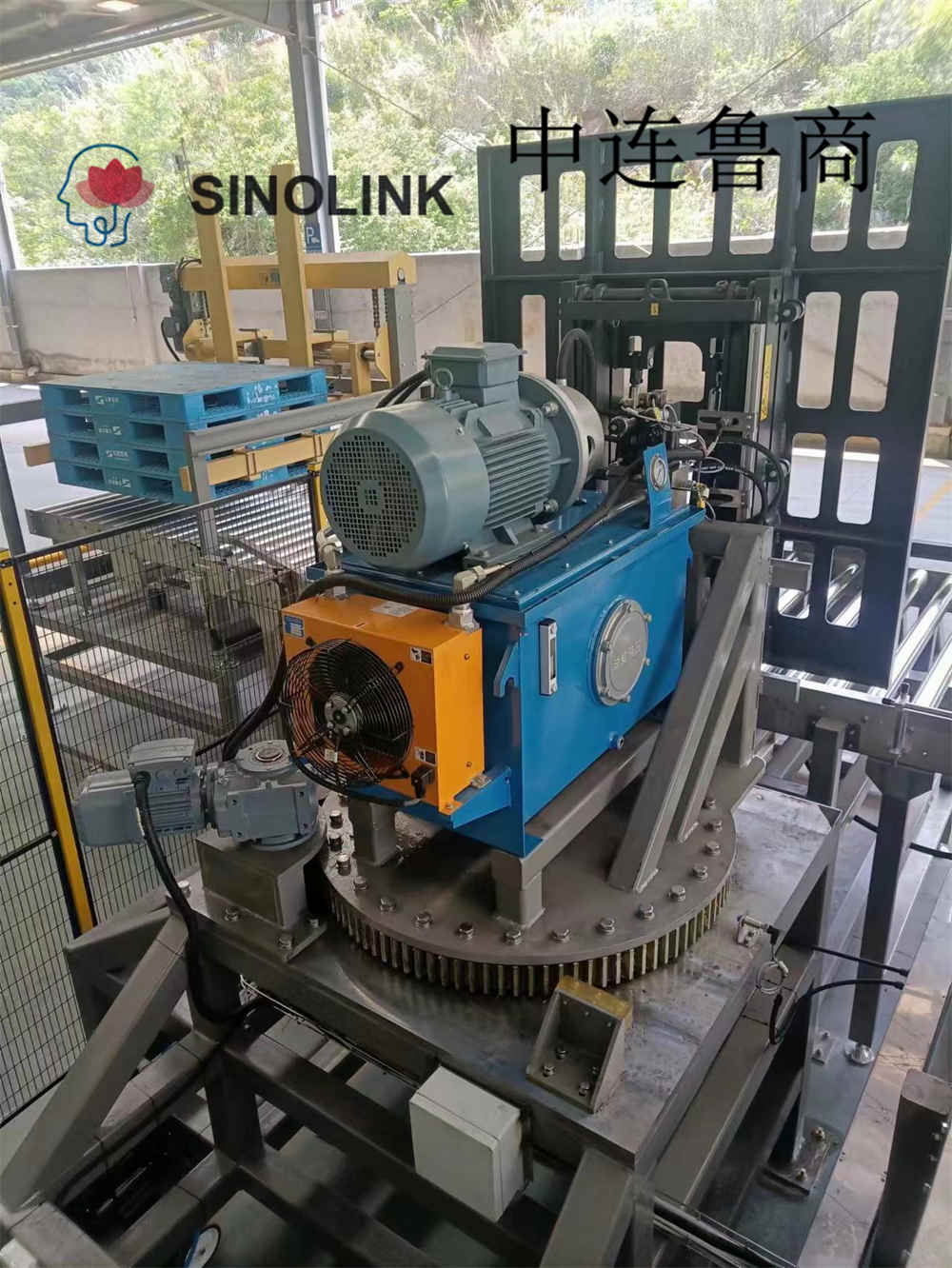

4. Гидравлическая станция с одним масляным контуром: механическое соединение, расход гидравлического масла 20-30 л/мин, давление 150 бар;

5. Защитное устройство для вилочного погрузчика: пластина из углеродистой стали толщиной 6 мм (в зависимости от конструкции).

6. Все силовые кабели , контрольные кабели, мосты и резьбовые трубы, необходимые для подключения всего оборудования, используют огнестойкие кабели, а силовые кабели выбираются для получения продукции известных китайских брендов;

7. В электрическом шкафу управления используется нижняя впускная линия, нижняя выпускная линия, а также установлены вентиляционные и вытяжные устройства, что соответствует уровню защиты IP65.

8. Мощность двигателя: 5,5 кВт (в зависимости от конструкции)

9. Размер нажимной пластины: высота 1700 * ширина 1350, ход нажима: 1750

10. Эффективность толчка: 30 торр/час

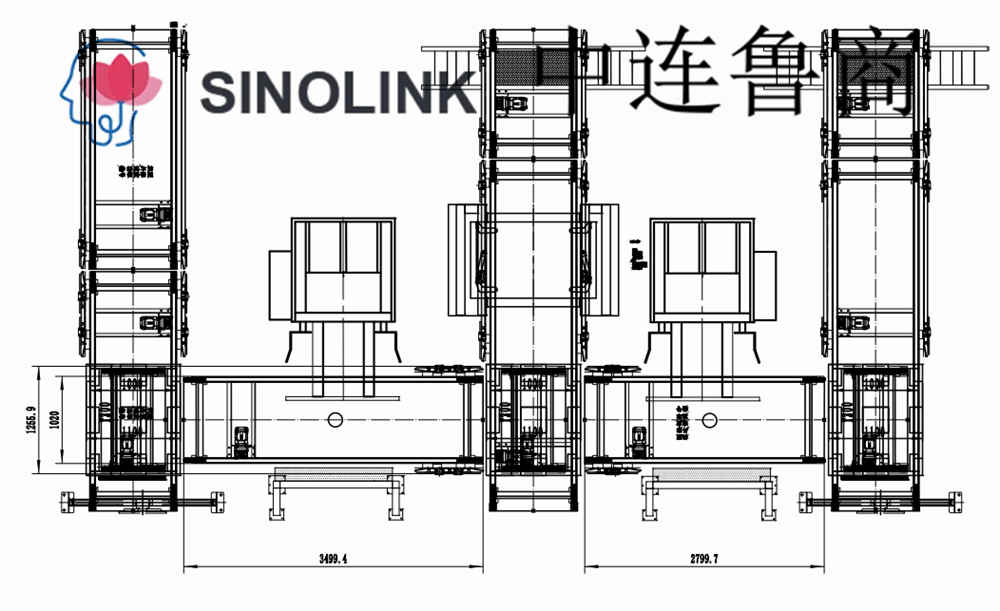

11. Транспортер под толкатель нужно подготовить самостоятельно:

1) Двухрядный цепной конвейер

2) Скорость цепной линии: 16 м/мин.

3) Длина: 3500 мм, 2800 мм, ширина: 1320 мм, высота конвейера: 750 мм.

12. Цвет корпуса оборудования и защитный цвет: по требованию заказчика.

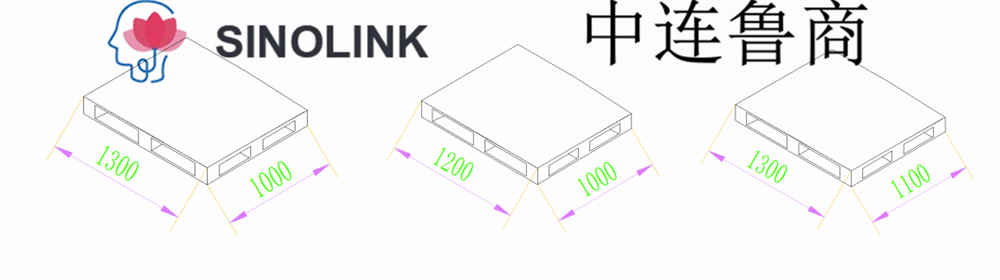

13. Выбор поддона

Материал: пластик (Тянь Цзы Туо)

Габаритные размеры: Д×Ш×В, мм: 1300×1000×150, 1200×1000×150, 1300×1100×150

Направление вилки: направление 1300/1200 (тяга нижней вилки, направление толкателя)
