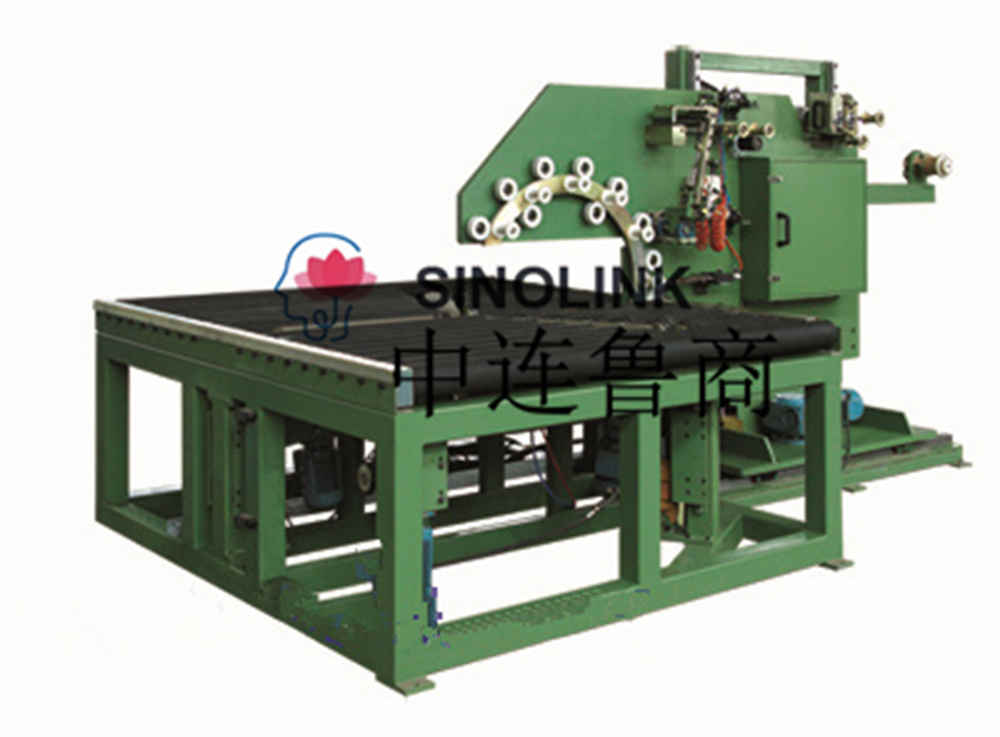

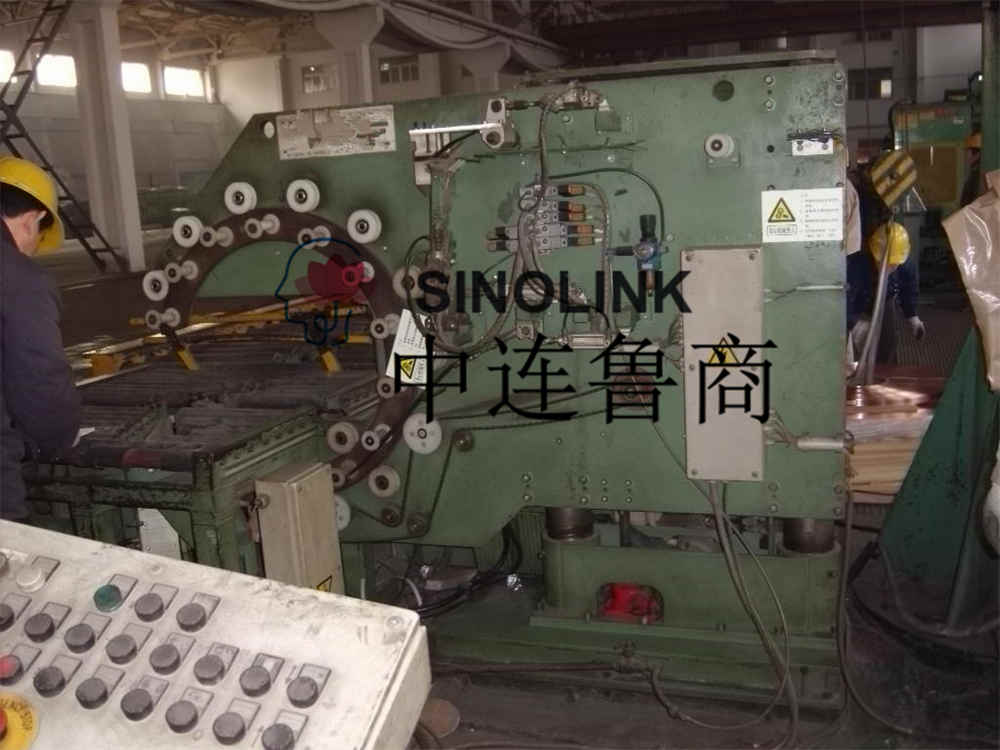

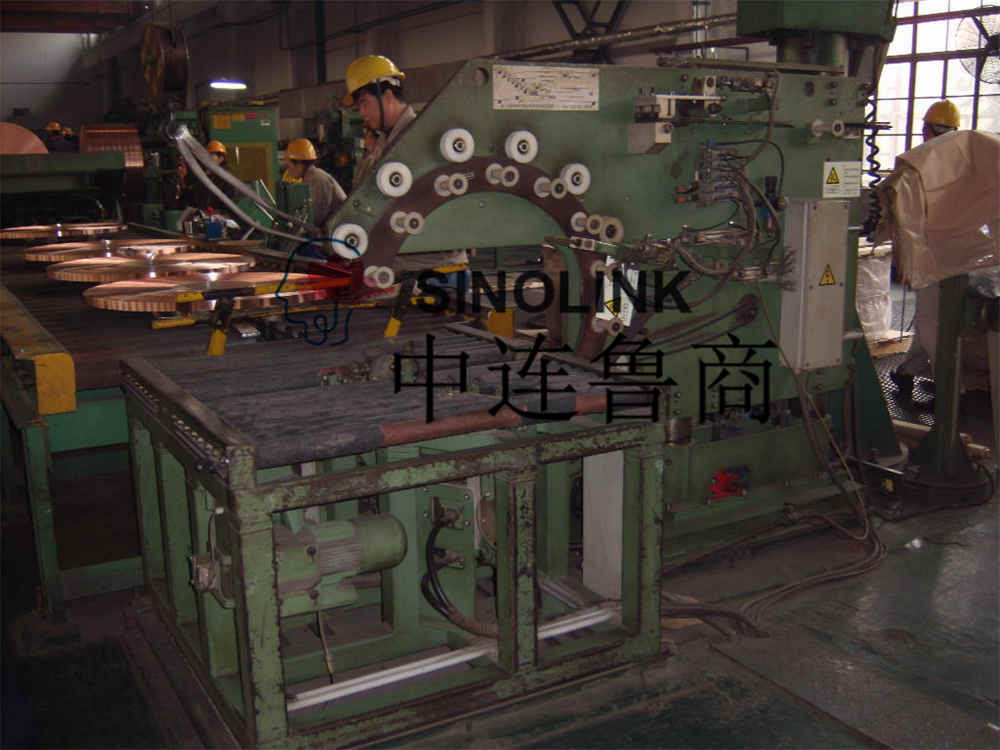

Поточная упаковочная машина с горизонтальной намоткой колец

Процесс упаковки:

Рулонная сталь транспортируется по силовому конвейеру (собственное оборудование заказчика), и перед входом в кольцевую машину верхняя машина передает характеристики рулонной стали (включая внутренний диаметр, внешний диаметр, ширину, вес и т. д.) рулонной стали. к системе управления кольцевой машиной.

Рулонная сталь поступает в кольцевую машину через силовой конвейер (принадлежащий клиенту), и кольцевая машина автоматически переключает программу упаковки в соответствии со спецификациями рулонной стали, предоставленными верхней машиной, а кольцевая машина автоматически упаковывает рулонную сталь в соответствии с действие, заданное программой.

Все стальные полосы могут автоматически наматывать бумажную ленту, загрузка бумаги и разрыв бумаги автоматически выполняются самим оборудованием, упаковка с автоматической намоткой, количество намотки головы и хвоста может быть установлено, количество наложения намотки в средней части может быть отрегулированным, после разрыва бумаги сломанную головку бумажной ленты необходимо вручную склеить клейкой лентой.

Обмотка завершена.

Продолжайте следующий цикл упаковки рулонов.

Основные технические параметры:

Технические характеристики упаковочной стальной ленты:

Внутренний диаметр: Φ250, Φ300, Φ400, Φ500

Минимальный внешний диаметр: Φ600

Максимальный внешний диаметр: Φ1500

Ширина полосы: 20-200 мм

Вес рулона: максимум 2000 кг на рулон.

Характеристики рулона упаковочной бумаги:

Материал: Бумажная лента

Наружный диаметр; φ600 мм (макс.)

Ширина: 80 мм

Внутренний диаметр бумажного сердечника: φ75 мм

Максимальный вес всего рулона 5000 кг.

Комплект поставки упаковочной машины для горизонтальной намотки колец In-line:

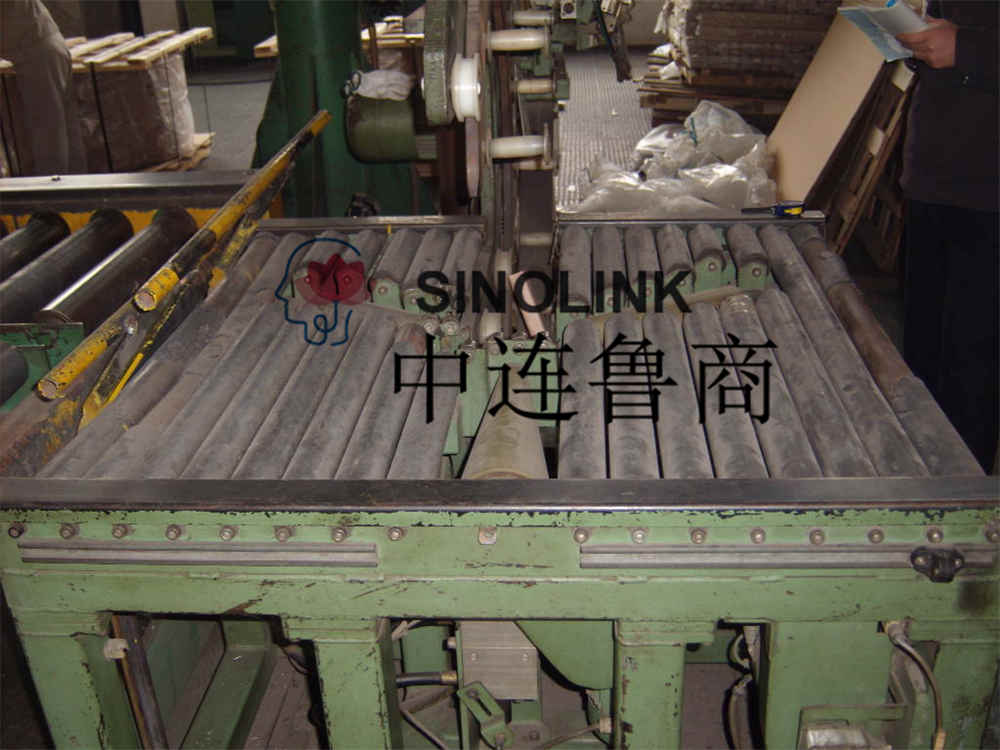

Силовой конвейерный ролик: (1 комплект)

Машина с кольцевым корпусом имеет собственный конвейер, который используется для транспортировки рулонной стали на станцию ​​намотки и транспортировки стальной рулонной намотки из кольцевого корпуса.

Диаметр ролика: 86 мм

Шаг: 127 мм

Эффективная ширина транспортной поверхности: 1500 мм

Высота поверхности транспортировки клиента: 800 мм

Высота транспортировки: 900 мм (необходимо согласовать с владельцем выполнение работ по опусканию оборудования, погружение 100 мм, поставщик должен предоставить чертежи фундамента оборудования)

Длина конвейера: 1886 мм (этот размер указан для справки, чертеж оборудования будет предоставлен поставщиком в течение 1 недели после подписания контракта)

Скорость конвейерного ролика: 15 м/мин (регулируемое преобразование частоты)

Есть функция прямой и обратной работы.

Мощность: 1,1 кВт

Натяжной ролик конического привода: (1 комплект)

Стальная катушка, используемая для транспортировки на упаковочную станцию, автоматически поднимается и ожидает, пока машина с кольцевым корпусом упакует.

Количество конических роликов: 3

Мощность двигателя привода конусного ролика: 3×0,25 кВт

Конический ролик приводит в действие двигатель для преобразования частоты и регулирования скорости.

Диаметр конической роликовой головки: 260 мм.

С функцией автоматического выброса.

Режим подъемного привода: гидравлический выброс

Мощность двигателя гидростанции: 3кВт (определяется после детального проектирования, гидравлическая система предоставляется поставщиком)

Ход подъема: 20 мм

Убедитесь, что опорная жесткость конического направляющего колеса соответствует требованиям заказчика.

Поверхность конусного ролика изготовлена ​​из 90-градусного полиуретана, что увеличивает трение и предотвращает скольжение по металлическим материалам.

Вспомогательное роликовое устройство: (1 комплект)

Он используется для обеспечения беспрепятственного прохождения стальных рулонов через упаковочную станцию.

Амплитуда качания вспомогательного ролика составляет 90°.

Пневматический привод

Вращающийся кольцевой механизм: (1 комплект)

Он используется для привода вращения упаковочного материала и наматывания упаковочного материала на поверхность стальной полосы.

Скорость вращения кольца: 80 об/мин (макс.)

Поворотный ход подъема: 300 мм

Ход вперед и назад: 80 мм

Мощность устройства:

Мотор с вращающимся кольцом: 1,5 кВт

Подъемный двигатель: 1,1 кВт

Горизонтальный мобильный двигатель: 0,37 кВт

Упаковочное кольцо имеет функцию регулирования скорости преобразования частоты, которая может изменять наложение и скорость упаковочных материалов в соответствии с требованиями к упаковке, а вращающееся кольцо можно поднимать и перемещать горизонтально.

Механизм ремня хранения: (1 комплект)

Для предварительного хранения бумажных лент;

Может обернуть два упаковочных материала;

Он имеет функцию предварительного хранения оберточной бумажной ленты и оснащен коробкой для ремня для хранения, чтобы обеспечить затягивание упаковки катушки;

Держатель бумажной ленты механически демпфирован и натянут.

Устройство автоматического обрыва верхнего ремня: (1 комплект)

Он используется для автоматической загрузки и разрыва ленты для автоматизации процесса упаковки;

Ослабленное натяжение бумажного ремня можно регулировать, а силу натяжения можно регулировать с помощью ремня, пружины и винта;

Автоматический обрыв ремня в пневматическом режиме;

После завершения намотки бумажная лента автоматически отрезается и зажимается бумажной лентой;

Специальное зажимное устройство для ремня, а также верхнее и тормозное программное управление могут значительно повысить эффективность упаковки оборудования.

Система управления: (1 комплект)

Контролировать автоматическую работу всего комплекта оборудования;

Управление ПЛК всей машины, регулировка скорости преобразования частоты двигателя;

Он оснащен программируемым контроллером ПЛК серии Siemens Omron, имеет независимый электрический шкаф управления, интегрированы управление и эксплуатация и обладает мощными функциями;

Управление с сенсорным экраном, мощное, способное хранить различные программы упаковки различных спецификаций товаров, автоматически переключаться в соответствии со спецификациями стальной ленты, предоставляемыми главным компьютером, и автоматически заводить;

Кодировщик роликов силового конвейера подсчитывает и позиционирует, чтобы обеспечить точное позиционирование конвейера стальной ленты, а погрешность ± 10 мм (макс.);

Он может отображать рабочее состояние в режиме реального времени и имеет функцию автоматического оповещения о неисправности и сигнализации, а также имеет устройство защиты цепи безопасности;

Он может установить внешний диаметр, внутренний диаметр, ширину, скорость упаковки и другие параметры обмотки упаковочной стальной ленты;

Вертлюг может быть автоматически отцентрирован относительно упакованной стальной ленты в соответствии с размером стальной ленты;

Он имеет функцию регулировки степени перекрытия и натяжения упаковочной бумажной ленты, и натяжение является постоянным во время процесса намотки, и он может гарантировать, что упаковочная бумага останется плоской после намотки, не натягивая и не сморщиваясь.

Другие требования:

1. Энергетическая среда:

Электропитание: AC380V/5Kw/50Hz

Требования к подаче воздуха:

Давление сжатого воздуха: 0,4-0,6 МПа

Расход воздуха: 0,06 Нм³/ч

Источник воздуха подключается покупателем к запорному клапану снаружи пневматического блока управления.

2. Предоставленная информация:

Чертеж с размерами установки оборудования предоставляется в течение одной недели после подписания контракта (включая место установки блока управления воздухом, шкафа электроуправления, гидравлической станции).

Руководство по эксплуатации (включая электрическую принципиальную схему, инструкции по техническому обслуживанию).

Основные электрические конфигурации:

Поставляется со списком изнашиваемых частей:

Послепродажное техническое обслуживание:

На все машины действует бесплатная гарантия сроком на один год с даты получения результатов испытаний при установке и вводе в эксплуатацию, а также предоставляется техническое обслуживание и техническое обслуживание в течение всего срока службы. Горячая линия послепродажного обслуживания обеспечивает техническую поддержку 24 часа в сутки и устраняет распространенные проблемы в течение 15 минут. Специалисты службы послепродажного обслуживания по всей стране обеспечивают клиентам своевременную и удобную техническую поддержку на месте.

Более подробные требования, пожалуйста, свяжитесь с нами в любое время.
