Гипсокартон (строительный картон, искусственный картон и т. д.) Полностью автоматическая шестисторонняя упаковочная система

Гипсокартон (строительный картон, искусственный картон и т. д.) Полностью автоматическая шестисторонняя упаковочная система

Гипсокартон упаковывается в офлайн-пленку:

1. Вручную добавьте угловые ограждения и разместите этикетки на гипсокартоне, вилочный погрузчик поместит плиту в рабочее состояние, обернет вертикальный коромысл, автоматически добавит ножку подушки из гипсокартона, горизонтальную обертку, и вилочный погрузчик выключит плиту.

2. Вручную добавьте угловые ограждения и разместите этикетки на гипсокартоне, вручную упакуйте в пакеты, доску для вилочного погрузчика онлайн, автоматически добавьте опоры из гипсоволокна, горизонтальную упаковку, доску для вилочного погрузчика в автономном режиме.

Требования к оборудованию

5.1 Спиральная пленка установлена ​​с помощью надувного вала.

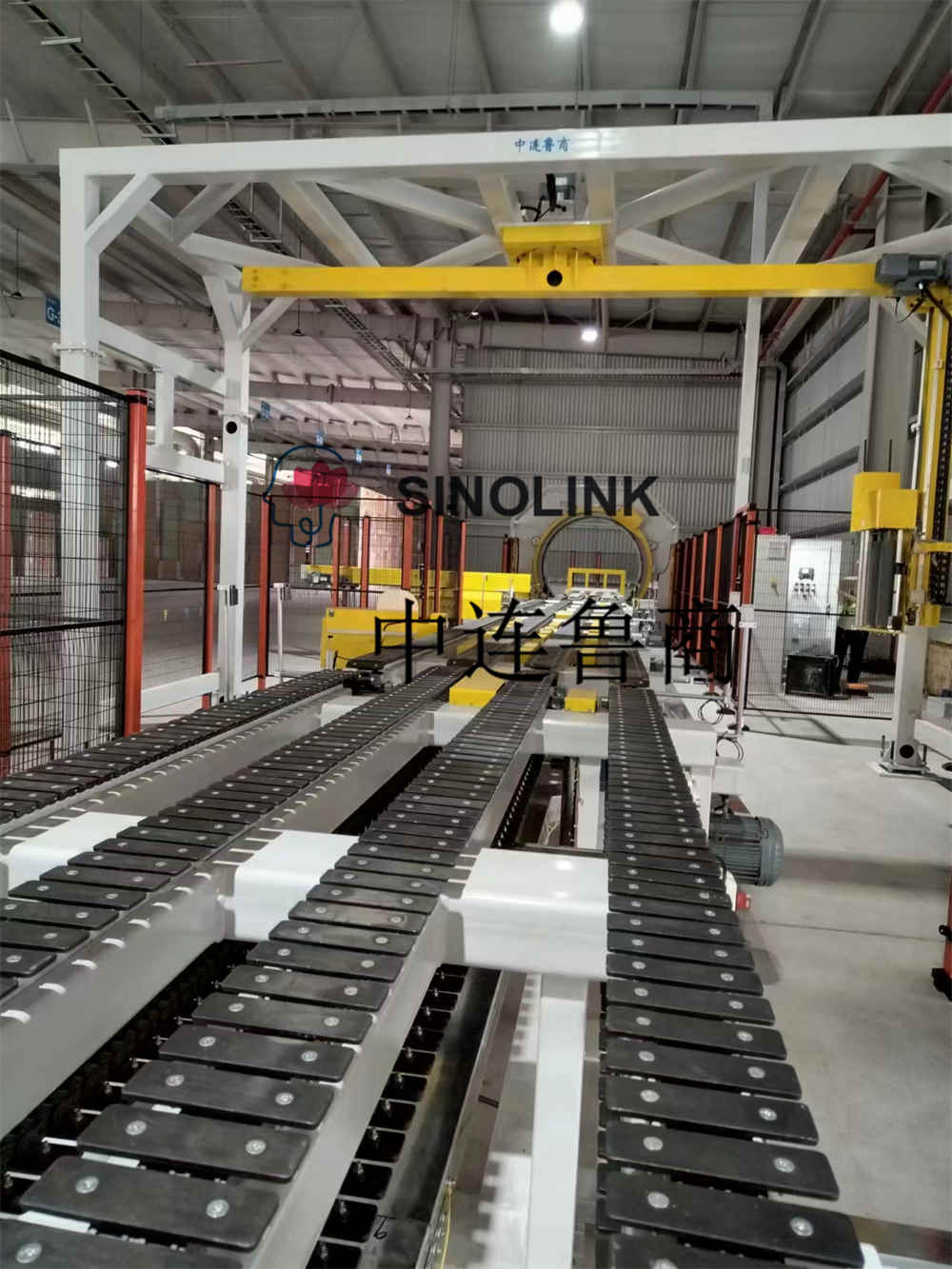

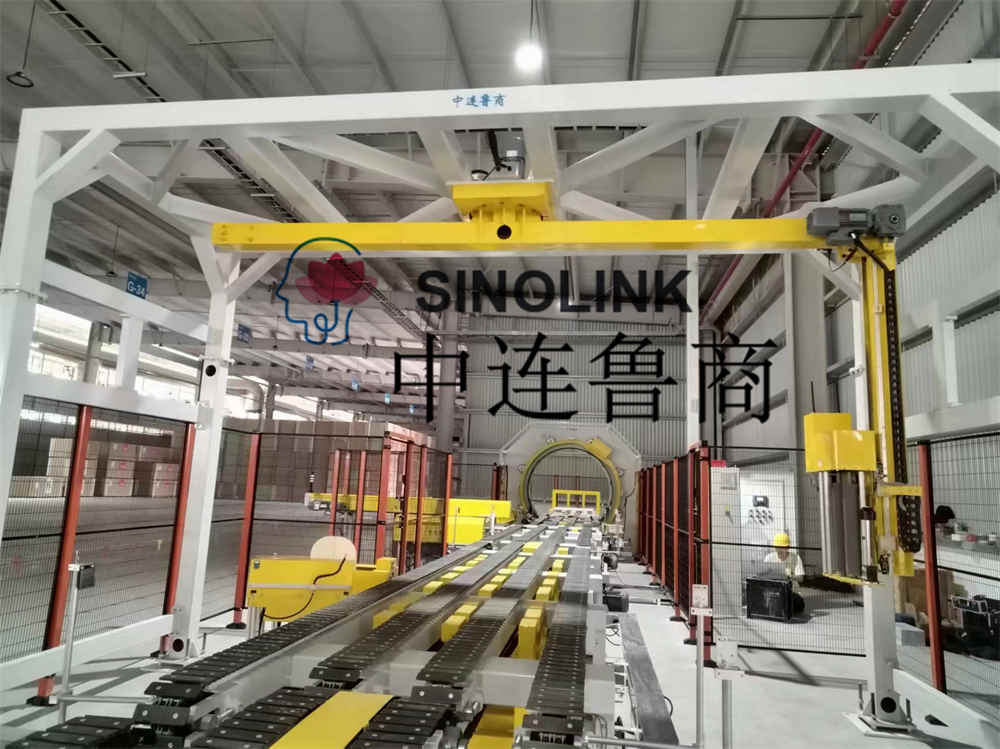

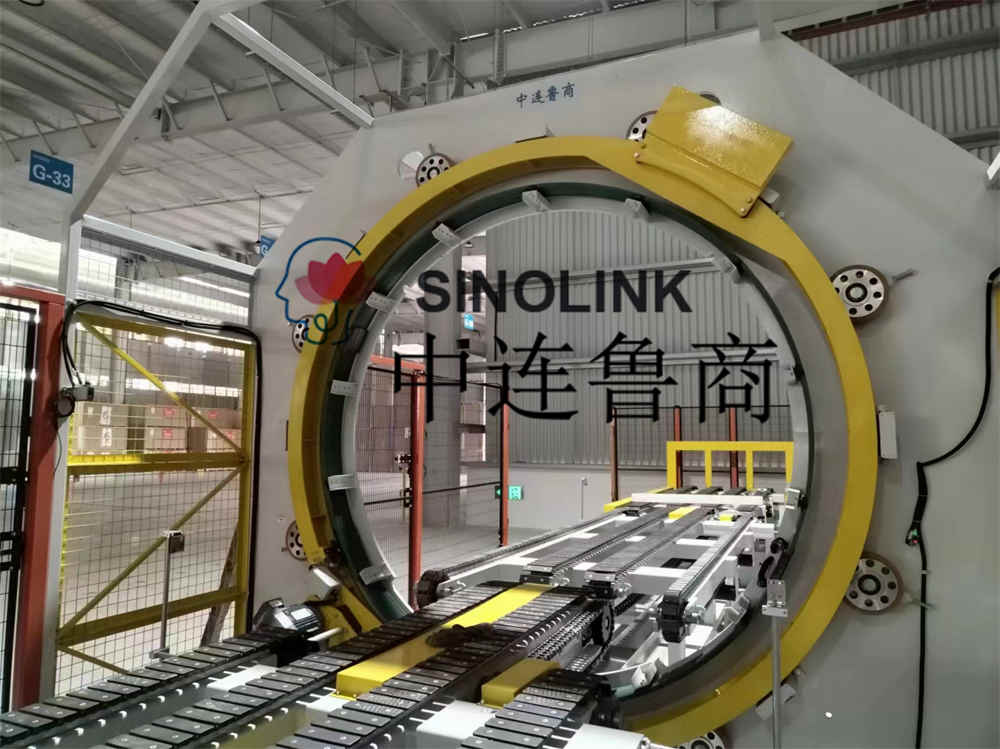

5.2 В рамке пленки с вертикальной растяжкой используется метод предварительного растяжения, а в рамке пленки с горизонтальной намоткой используется метод сопротивления растяжению, оснащенные звездочками с 4 коэффициентами растяжения 1,6, 1,8, 2,0 и 2,5, а степень растяжения пленки может можно отрегулировать путем замены шестерни, при этом степень растяжения визуализируется, а внешняя визуальная отметка корректируется при замене шестерни.

5.3 Сила натяжения стретч-пленки на упаковке должна быть регулируемой и легко визуализируемой.

5.4 Цепной конвейер оснащен пластиной конвейерной цепи шириной 150 мм, а переходной конвейер использует два средних ряда удлинителей цепи, которые расположены в шахматном порядке с удлинением обеих сторон конвейера позади, чтобы гарантировать, что ножки гипсовых ребер будут не выдавиться при переходе. Приводной мотор-редуктор расположен снаружи горизонтально и имеет полностью закрытую защитную крышку.

5.5 Положение ножки гипсовой ребристой подкладки на гипсокартоне может быть установлено в соответствии с необходимостью. Например, центр гипсовых сухожильных подушек головы и хвоста находится на расстоянии 110 мм от края или меньше!

5.6 Станция верхней тарелки должна быть оснащена устройством центрирования упаковки.

5.7 Верхняя и нижняя пластины оборудования должны быть оборудованы ограничителями колес и балками для предотвращения столкновений с зубьями вилки.

5.8 Цепную машину с горизонтальной намоткой следует укладывать доской, чтобы облегчить персоналу стоять и выполнять верхнее обслуживание оборудования.

5.9 При проектировании конструкции оборудования следует учитывать возможность повреждения пластины цепи гипсовыми опорами сухожильных подушек, чтобы свести к минимуму образование пыли и облегчить очистку.

5.10 Смазка оборудования консистентной смазкой должна выводить смазочное сопло в положение, удобное для работы персонала, цепь должна автоматически смазываться концентрированным жидким маслом, а мотор-редуктор цепного конвейера должен быть установлен снаружи оборудования, чтобы облегчить обслуживание и обслуживание.

5.11 ПЛК Siemens используется для электрического управления с интерфейсом связи PN, а операционный стол оснащен сенсорным экраном Siemens.

5.12 Система должна быть оборудована световыми индикаторами работы, сигнальными лампами неисправности, недостаточности упаковочных материалов, сигнальными лампами переполнения склада и голосовой сигнализацией.

5.13 Перед запуском системы и при возникновении неисправности она может отправлять звуковые и световые подсказки, а также система может останавливать машину в цепях, диагностировать неисправность и записывать информацию о неисправности.

5.14 Для установки световых завес необходимо часто входить в зону, для отображения имеются индикаторные лампы, а вокруг оборудования установлены стандартные защитные ограждения. Защитная сетка оборудования оснащена функцией автоматического отключения открытия защитной дверцы в зависимости от необходимости, а для обеспечения безопасности и надежности смены и производства пленки требуется ручной сброс. Положение пластины вилочного погрузчика должно быть оснащено двумя функциями: сброс тросового переключателя и кнопка ручного сброса.

5.15 Все источники энергии (электрическая энергия, потенциальная энергия, механическая энергия и т.п.) должны быть оборудованы запирающими и проверочными устройствами.

5.16. Середина силового агрегата, например двигателя, оснащена запираемым разъединителем, который расположен снаружи защитного ограждения.

5.17 Установите кнопки аварийной остановки на месте эксплуатации и на уровнях погрузки и разгрузки.

5.18 Шкаф электроуправления оборудован защитным выключателем основного источника питания и расположен в легкодоступном месте за ограждением.

5.19 Каждый двигатель имеет защиту от перегрузки по току, на панели электрического шкафа имеется кнопка сброса, а кнопка имеет световой дисплей для отображения состояния.

5.20 Во время работы оборудования открывается кнопка аварийной остановки или защитная дверца, и оборудование немедленно прекращает работу и возобновляет работу после сброса защитной дверцы или аварийной остановки.

5.21 Когда последовательность процессов или программа оборудования вышли из строя, их нельзя запустить автоматически, а после ручного опорожнения оборудования следует установить кнопку сброса для восстановления исходного состояния оборудования и продолжения работы.

5.22 Установите экран мониторинга на сенсорном экране для просмотра состояния срабатывания датчика или защитного устройства на месте.

5.23 При смене материалов можно использовать кнопку для сброса положения одной кнопкой.

5.24 Вращающееся оборудование для стрейч-пленки или все оборудование (включая короба, лоток и т. д.) должно предусматривать эффективное заземление, включая перемычку оборудования, фланцевых или мягких соединительных частей или вращающихся движущихся частей, чтобы предотвратить электростатические искры во время работы.

5.25 Оборудование должно эксплуатироваться часто или точка обслуживания находится на высоте более 2 метров, и она должна быть спроектирована как постоянная платформа, а платформа должна быть оборудована защитным ограждением высотой 1,1 метра и функцией плинтуса. . Лестница над и под платформой должна быть оборудована клеткой, если ее высота превышает 2 метра, а у входа на лестницу должна быть установлена ​​отскакивающая дверь, предотвращающая падение.

5.26. Ширина зубчатой ​​канавки вилки в середине роликового конвейера в положении верхней пластины составляет 40 см, а расстояние между внутренними шестернями составляет 65 см.

Конфигурация основного компонента

Мотор-редуктор :SEW (немецкий бренд)

Инвертор: Siemens (немецкий бренд)

ПЛК: Siemens (немецкий бренд)

Низковольтные электроприборы: Siemens/Schneider (немецкий бренд)

Бесконтактные/фотоэлектрические переключатели: SICK (немецкий бренд)

Пневматические компоненты: SMC (японский бренд)

Силовой кабель: продукция бренда национального стандарта.

Для получения дополнительной информации или особых требований, пожалуйста, свяжитесь со мной в любое время. Мы можем спроектировать и настроить для вас.
