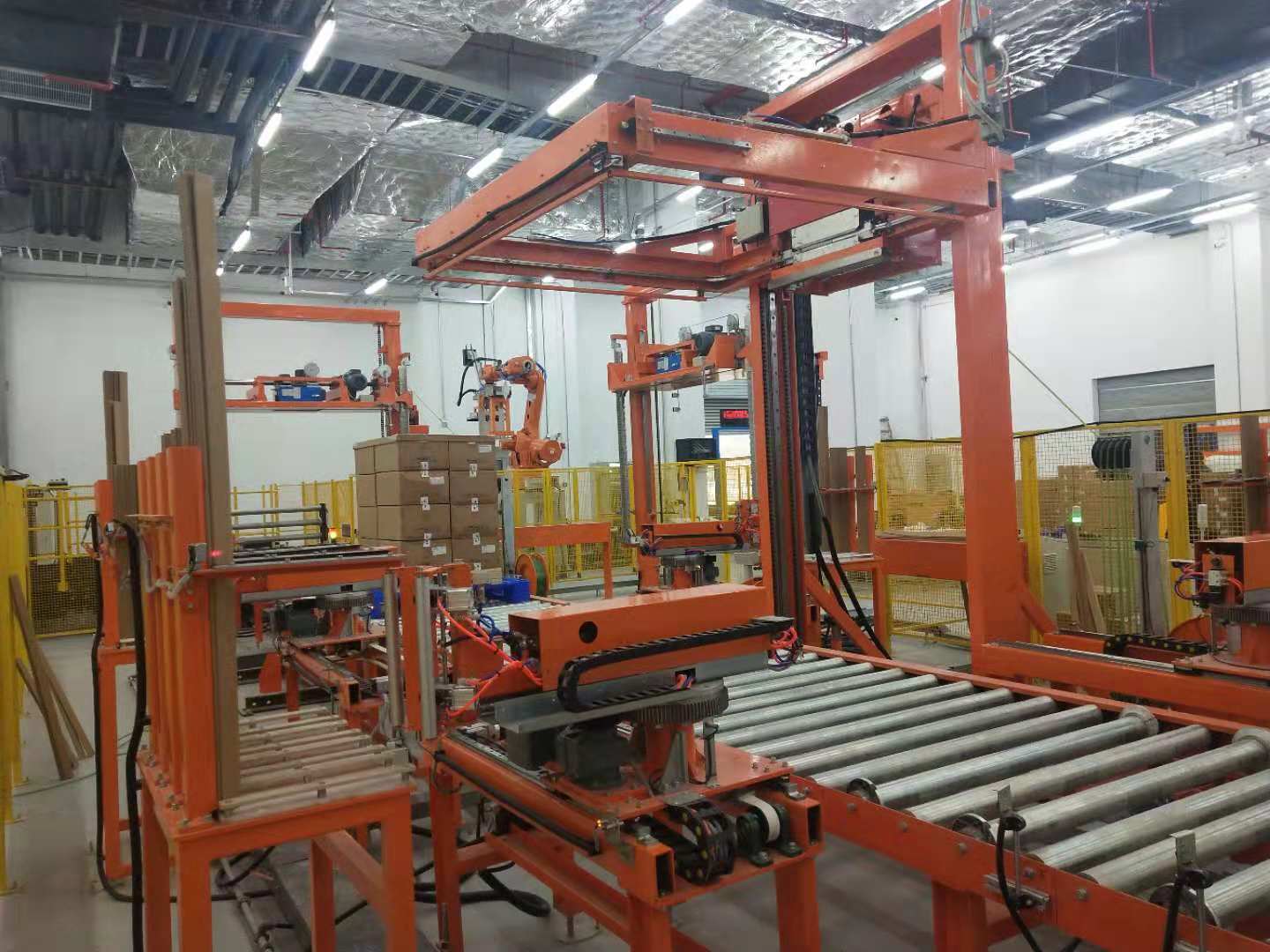

Полностью автоматическая горизонтальная обвязочная машина с расширенной защитой углов

Полностью автоматическая горизонтальная обвязочная машина с расширенной защитой углов

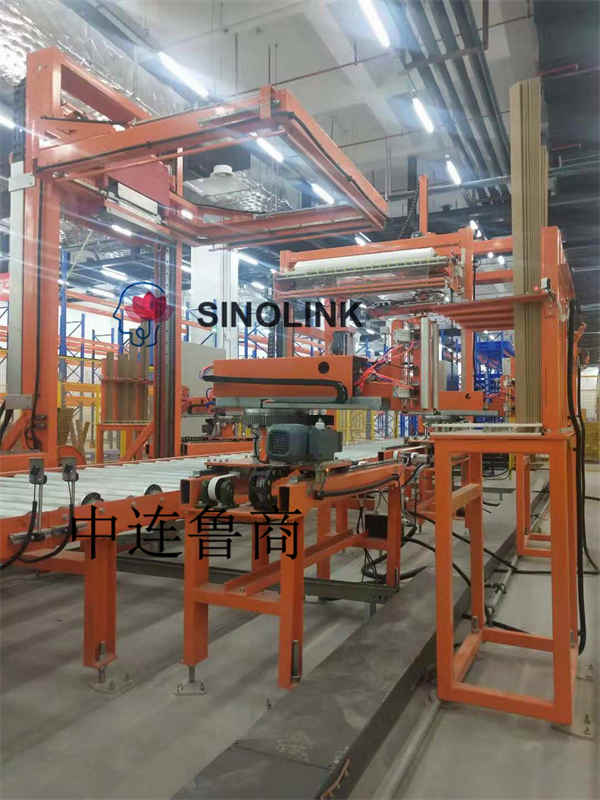

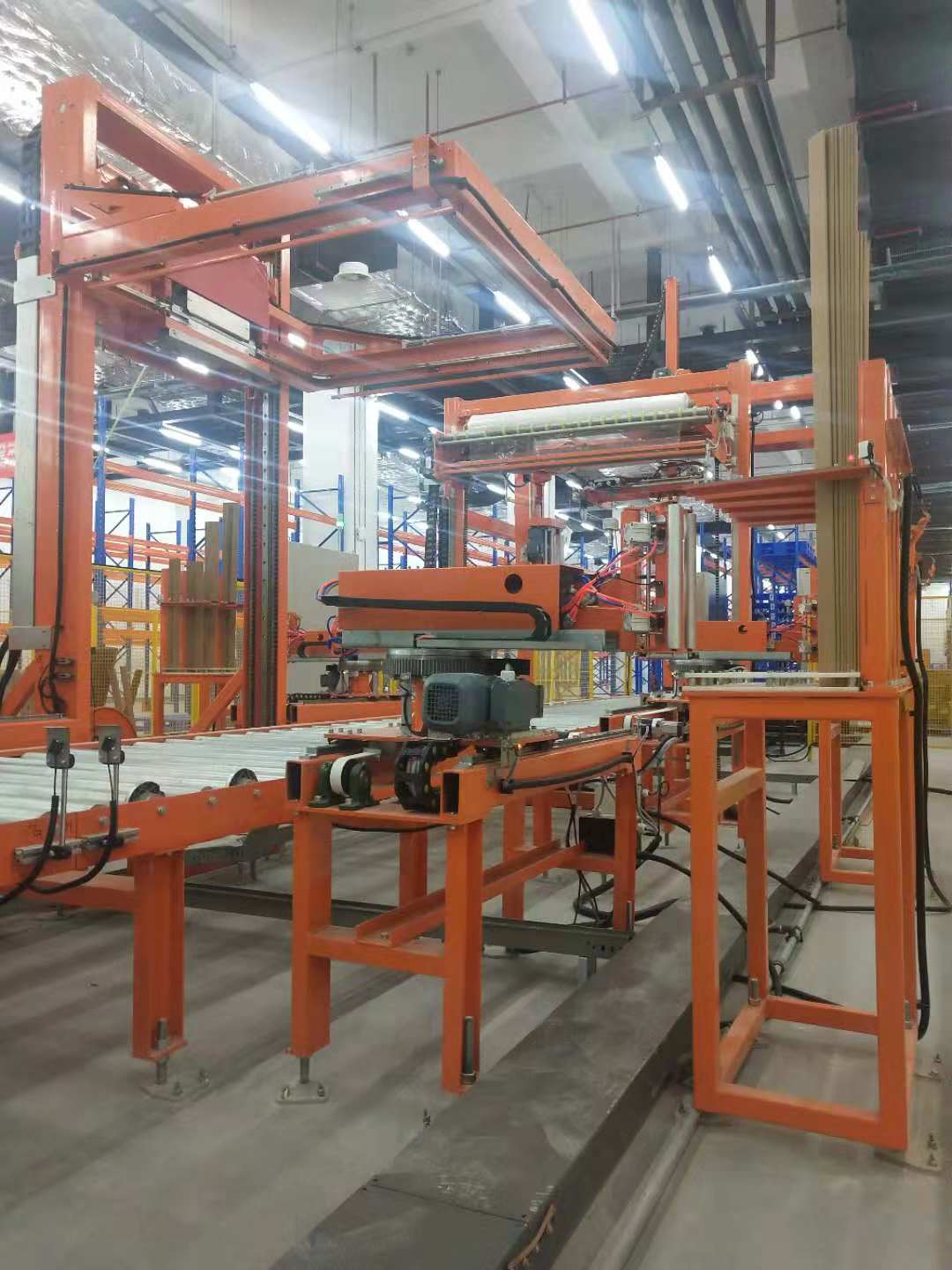

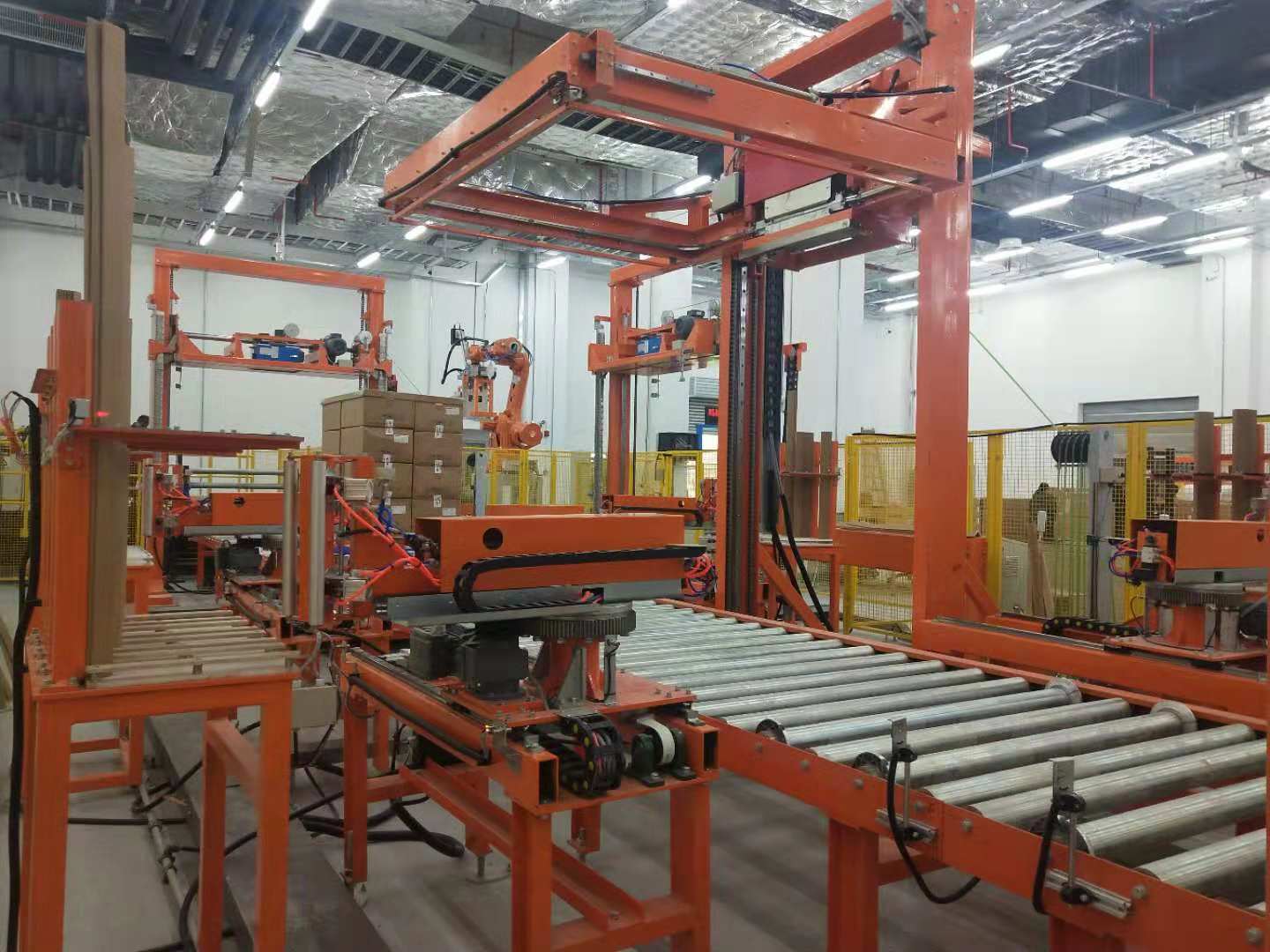

Это полностью автоматическое упаковочное оборудование для онлайн-сборки, которое может быть соединено с передним укладчиком на поддоны для формирования полностью автоматической линии по производству упаковки. Он использует прочные стальные колонны корпуса, которые очень подходят для автоматизированных производственных линий.

Свяжитесь с нами Электронная почта Телефон на линии WhatsApp

Подробная информация о продукте

Особенности Полностью автоматическая горизонтальная обвязочная машина с расширенной защитой углов

1. Стальная рама для обеспечения стабильной работы машины.

2. Головка машины имеет встроенную конструкцию автоматической натяжной, сварочной и режущей ленты, которая полностью подходит для упаковочной ленты.

3. Головку машины можно перемещать близко к товарам, а затем привязывать, избегая изменения размера поддона, а некоторые зазоры слишком велики.

4. Устройство автоматического определения высоты материала поддона. Энкодер контролирует точное положение обвязки в зависимости от высоты штампа.

5. Сила связывания может регулироваться, максимум 200 кг (в зависимости от головки уплотнения, фрикционная сварка головки уплотнения)

6. Головка движется вверх и вниз с помощью двигателя и цепи.

7. Конструкция головки машины обеспечивает равномерное распределение силы обвязки вокруг тюка.

8.1 мощность двигателя в нижней части рамы рулона упаковочной ленты, может привести к втягиванию ремня, собрать ленту излишков материала, избежать слишком долгого мытья полов

9. Все канавки изготовлены из антикоррозийного материала.

10. Обвязочная лента из ПЭТ, ширина ленты 9-16 мм, толщина 0,5-0,9 мм, ширина интерфейса 27 мм.

11. Упаковочная лента из полипропилена, ширина ленты 12 мм, толщина 0,6 мм, полипропилен, 2 м в качестве стандарта испытаний, допуск по толщине не должен превышать ± 0,05 мм, допуск по ширине не должен превышать ± 0,5 мм, наклон прогиба (обвязочная лента прямая, точка А). до точки B) не может превышать 20 см, предел прочности на растяжение не менее 100 кг, коэффициент кривизны не превышает 5%

12. Моторная катушка с упаковочным ремнем, подходящая для использования с внутренним диаметром рулона ремня 405 мм, толщиной рулона 160 мм, с замком, замена ремня удобна и быстра, одна или две минуты.

13. Вся электронная система управления использует редактируемое программное управление Siemens с ручным и автоматическим режимами.

14. Сенсорный экран Siemens, рабочий интерфейс на китайском/английском языках.

15. Боковая функция, без ремня

16. Обнаружение индикации неисправности.

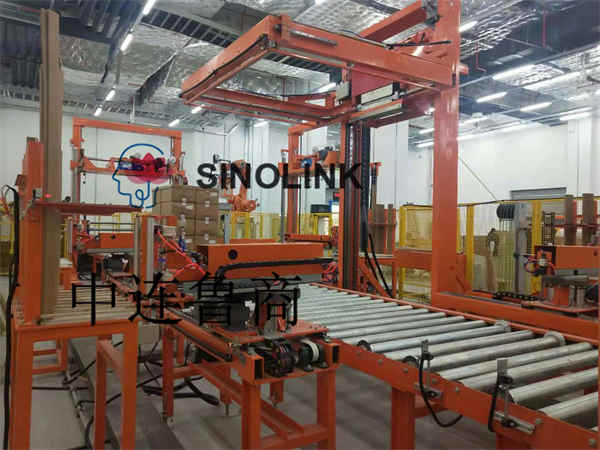

Full Automatic Extended Corner Protection Horizontal Strapping Machine.jpg

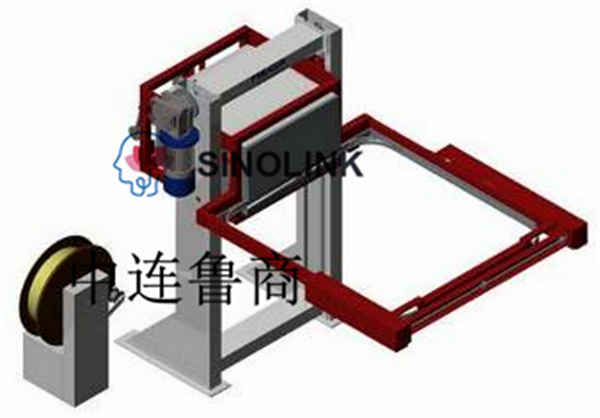

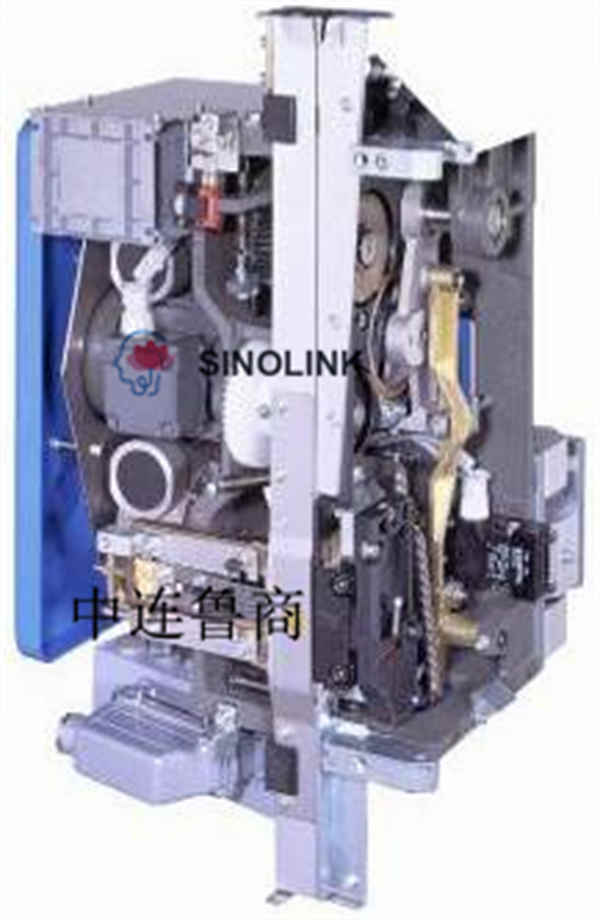

Система обвязки головок

Strapping Machine

1. Конструкция головки машины проста и надежна,

и рабочая производительность стабильна;

2. Автоматическая подача ленты, ленты, сварочной и режущей ленты,

двигатель плюс механический режим работы, стабильная производительность,

результатом является не только собственная сила связывания ремня с

максимальная игра, но и сделать место сварки красивым

и плоский;

Мощная и компактная рама;

Регулируемое усилие вязки от 20 до 200 кг, механическое.

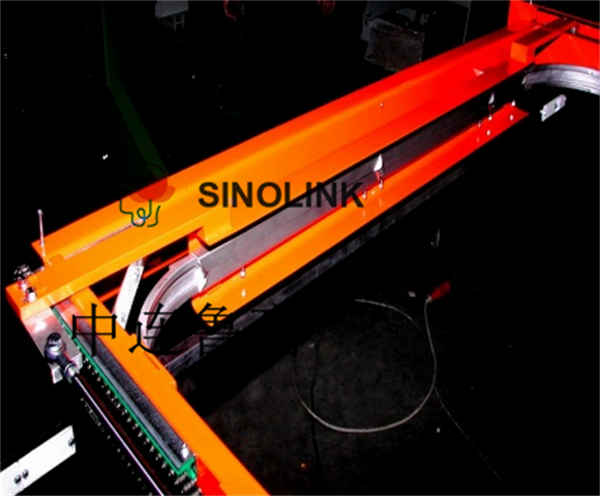

Устройство для обвязки:

Strapping Machine

Фотографии внутренней части рельсов, вы можете видеть, что

стяжные ремни могут быть быстро продеты и втянуты

за углами

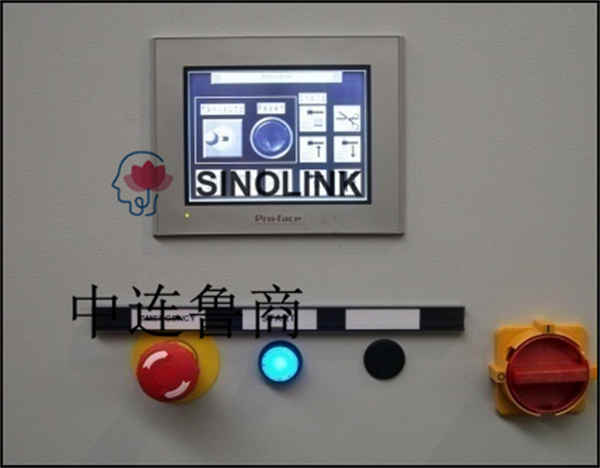

Сенсорный экран:

Strapping Machine

Управляйте операционным шкафом, настраивайте использование линии ПЛК;

Сенсорный экран человеко-машинного интерфейса;

Различные режимы обвязки могут быть оборудованы в соответствии с потребностями клиента;

Ручной и автоматический режимы;

Вы можете не завязывать в режиме ленточной машины.

Описание машины для защиты углов:

1. Характеристики защиты углов бумаги: 50×50×5 мм.

2. Количество не менее 80 стержней для защиты углов, размещенных в каждой библиотеке защиты углов.

3. Параметры машины

4. Эффективность упаковки: завершите упаковку в течение 3 минут (рассчитывается по максимальному внешнему размеру, включая время защиты уголков бумаги)

5. Конвейерная линия позиции намотки (предоставляется заказчиком самостоятельно)

6. Общая мощность: ~ 4 кВт

7. Вес машины: 1000 кг.

8. Рабочее напряжение: 380 В переменного тока/3 фазы, 5 проводов/50 Гц.

9. Расход воздуха: 1000 мл/мин.

10. Пневматическое рабочее давление: 0,5~0,7 МПа.

11. Высота конвейерной линии: в зависимости от спроса

Strapping Machine

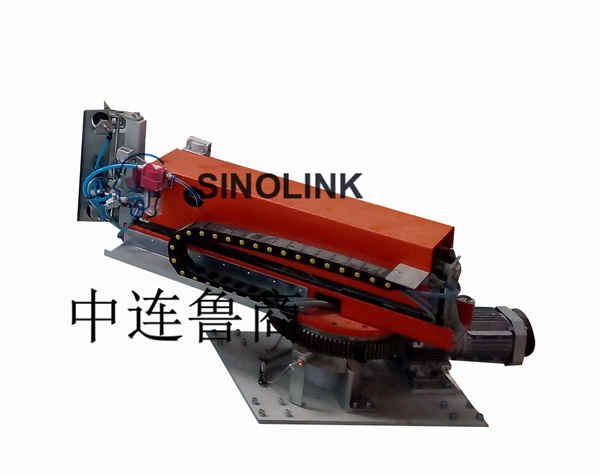

Угловой защитный механизм автоматического выпуска бумаги (4 комплекта):

а. Механизм может автоматически определять и регулировать положение установки (центр заготовки и центр вращения намоточной машины в основном совпадают).

б. Он может обнаруживать границу защиты угла бумаги и может реализовать автоматическое предупреждение, а затем вручную пополнять защиту угла бумаги.

в. После размещения бумажного уголка две поверхности, прилегающие к краю заготовки, выравниваются без зазоров, и перекос отсутствует.

д. 4 бумажных угловых протектора устанавливаются и устанавливаются вертикально в соответствии с представленной заказчиком принципиальной схемой.

е. Весь процесс установки бумажной угловой защиты осуществляется в автоматическом режиме, и оборудование находится в работе.

ф. Заявитель предоставляет спецификации защиты углов бумаги для подтверждения, а нижняя поверхность используется в качестве ориентира при размещении защиты углов бумаги.

г. Управление серводвигателем, более точное

час Поскольку на стороне спроса есть четыре высоты товаров на поддонах, для каждого углового защитника необходимо носить четыре бункера для угловой защиты, а система управления машиной для угловой защиты должна иметь функцию связи, и после того, как сторона спроса выдает сложенные спецификации поставщику, машина для защиты углов автоматически захватывает соответствующие спецификации защиты углов для размещения
