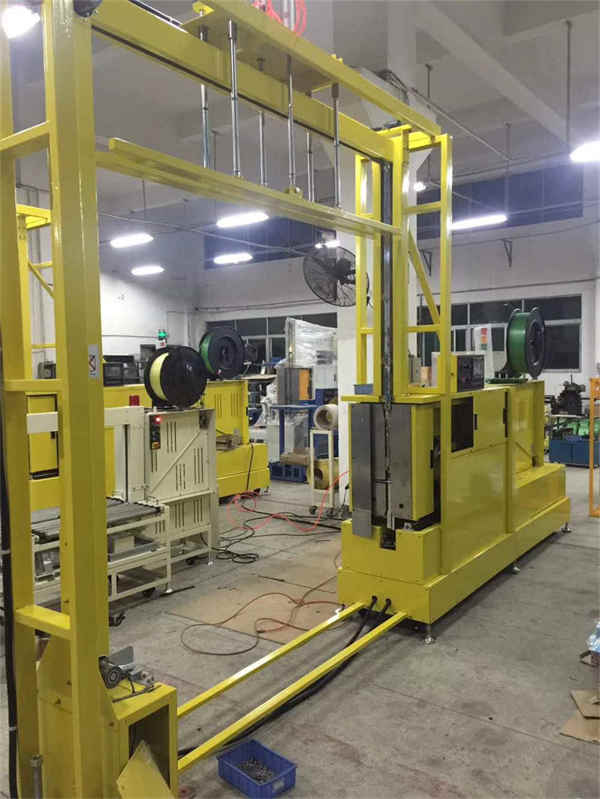

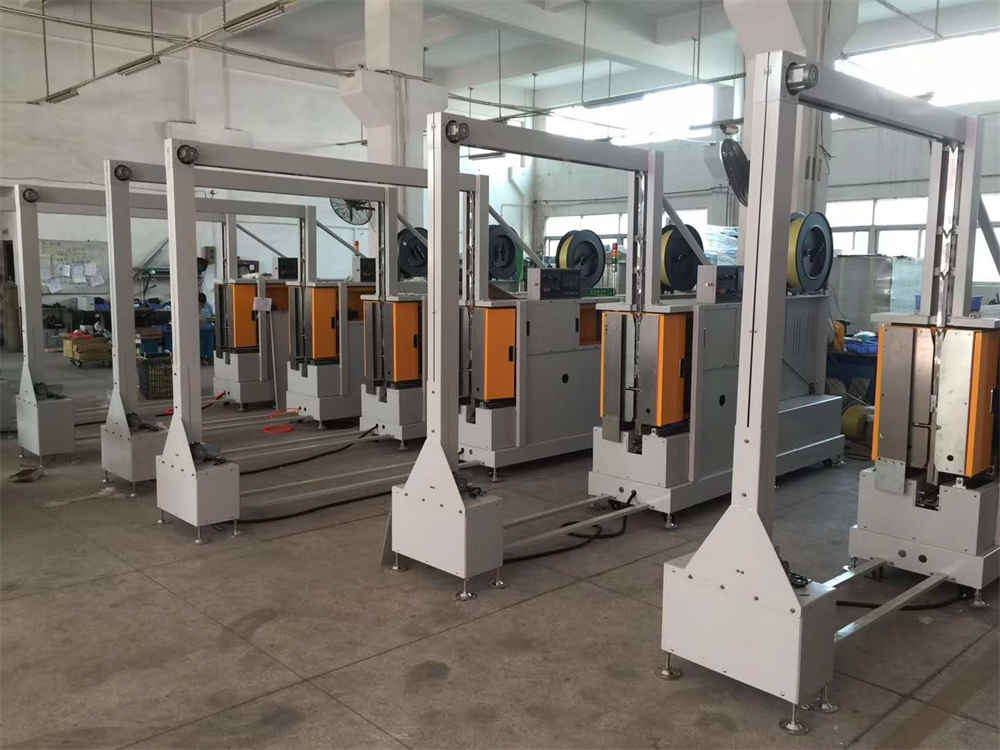

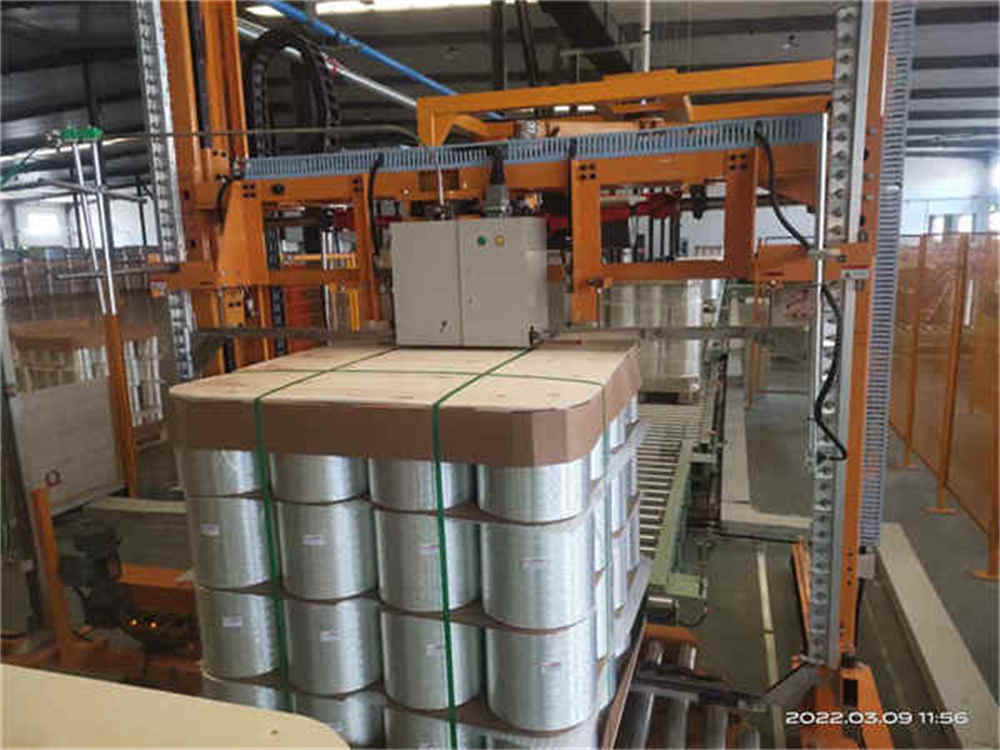

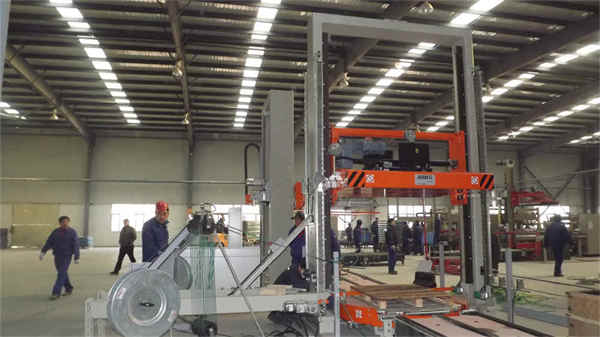

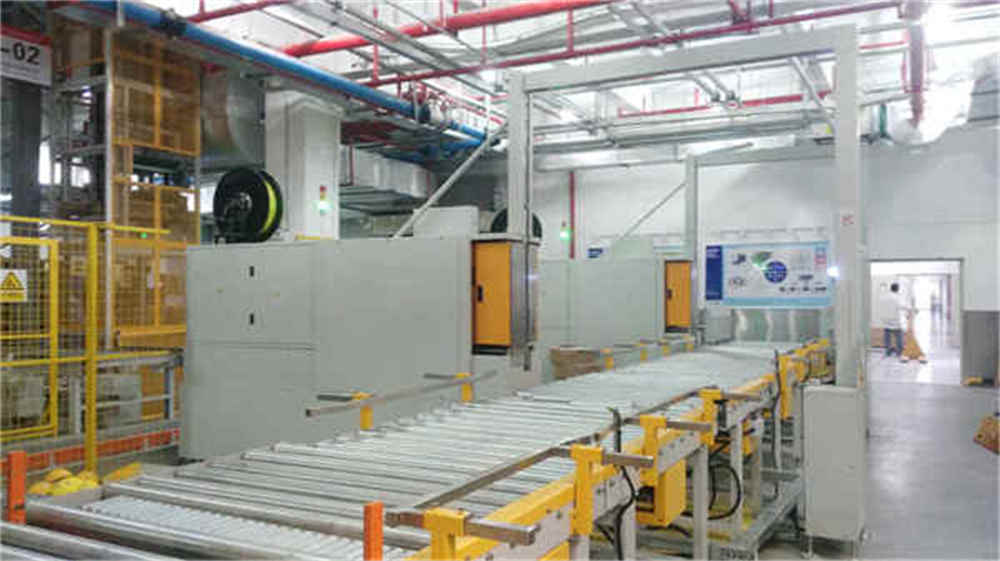

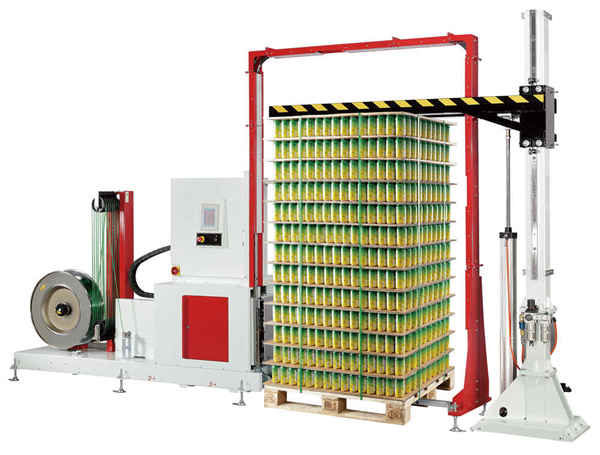

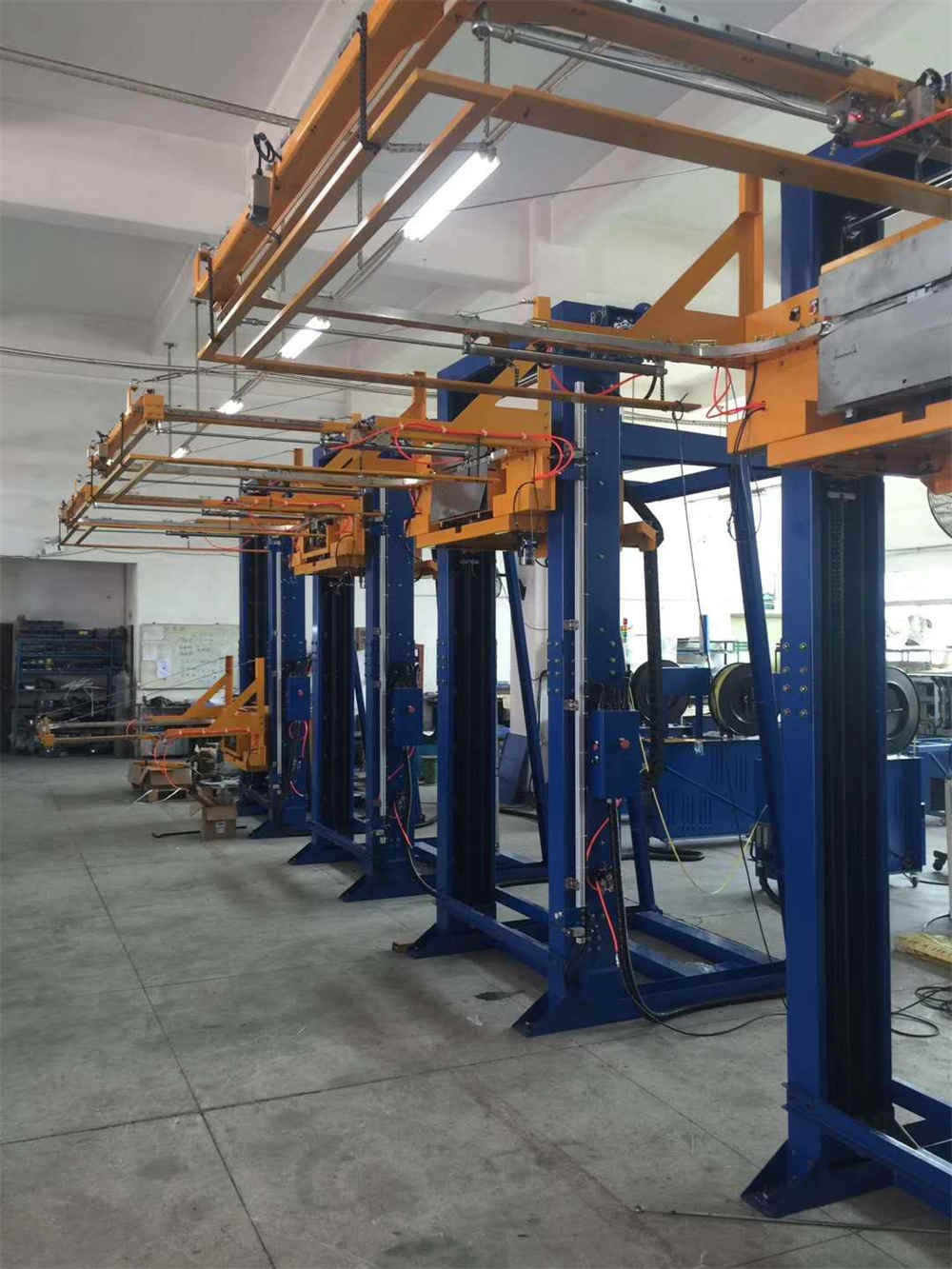

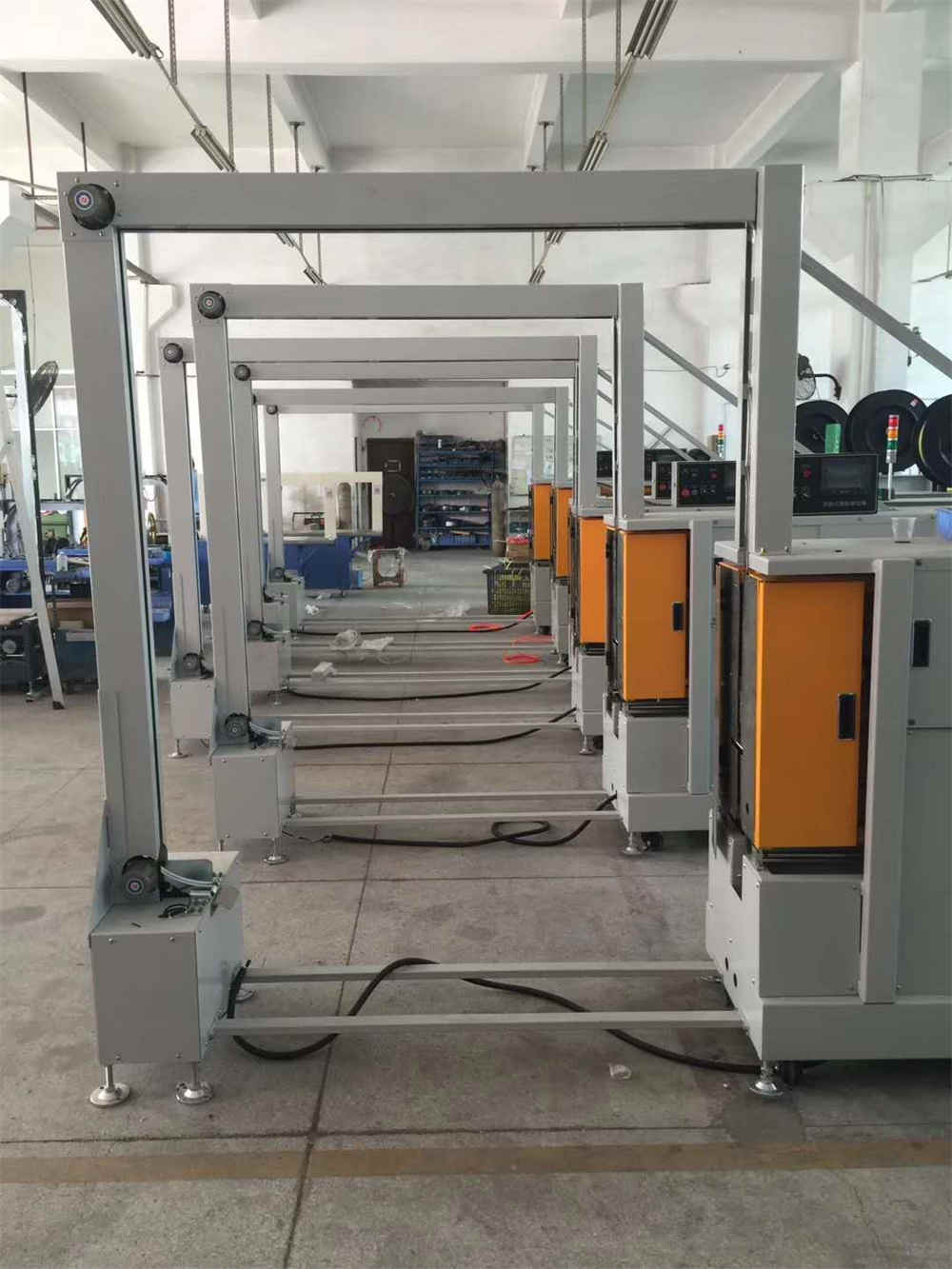

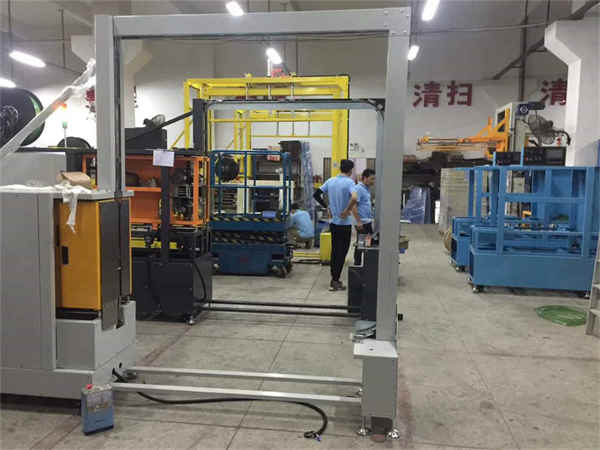

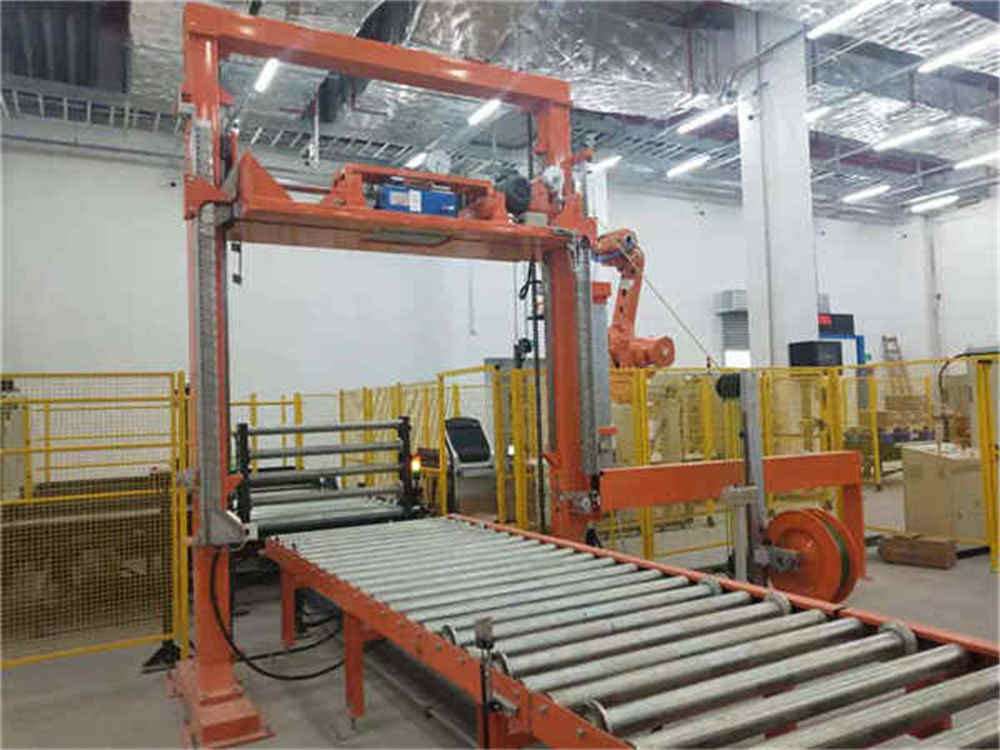

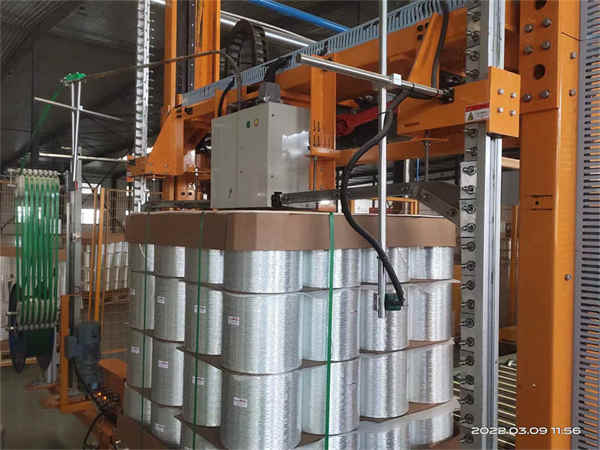

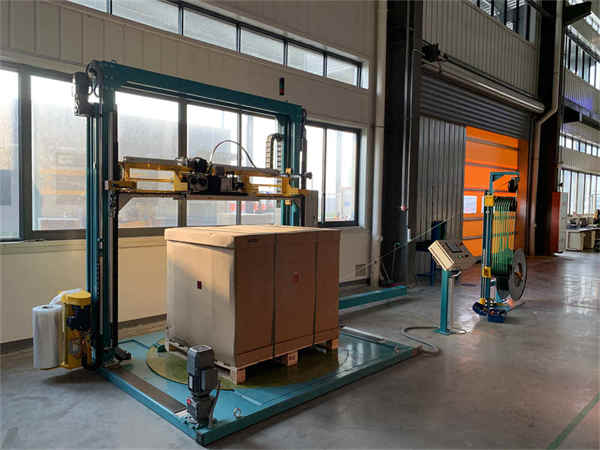

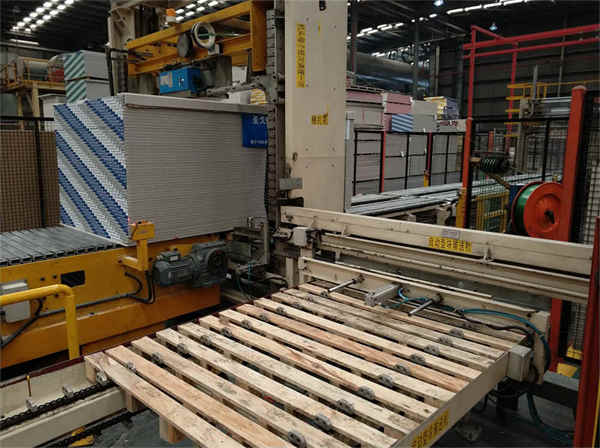

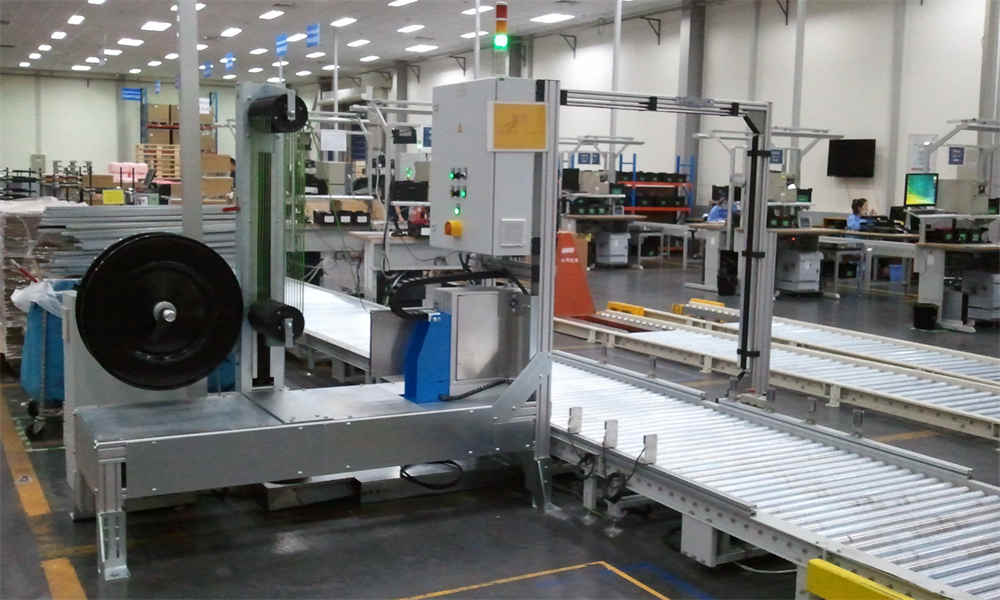

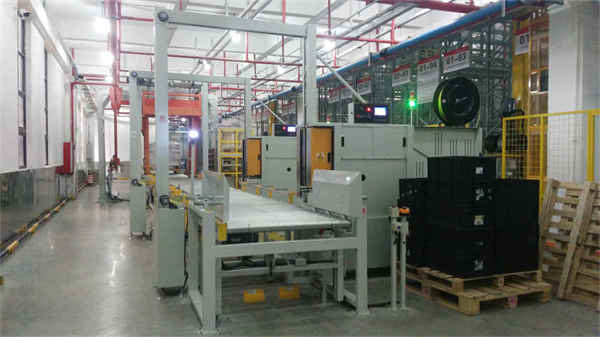

Полностью автоматические вертикальные обвязочные машины для поддонов

Вертикальная обвязка паллетными лентами 2 x 0

Размеры груза, включая поддон (Д х Ш х В): 1200~2280 мм Д х 1200-2000 мм Ш х  650~2200 мм В (необходимо проверить и подтвердить).

Основные компоненты вертикальной обвязочной машины

1.  Базовая рама машины с двумя колоннами и поперечной балкой, вертикальными направляющими каретки и цепями

2.  Стеллажный модуль, перемещаемый между двумя колоннами с системой направляющих каретки

3.  Привод тележки с мотор-редуктором с тормозом

4.  Рама ленточной дорожки (желоба) изготовлена ​​из рифленых алюминиевых профилей и закреплена на раме машины,

подпружиненные короткие клапаны, позволяющие подавать ленту на любой высоте

5.  Система насадок для протягивания ленты через пространство под поддоном, высота секции 80 мм.

6.  Соединения с обвязочной головкой с компенсатором натяжения ленты

7.  Управление вертикальной обвязочной машиной с помощью панели управления, состояние машины отображается на сенсорной панели Cyklop размером 7 дюймов, цветной дисплей.

Последовательность операций для полностью автоматических вертикальных обвязочных машин для поддонов :

1. Пакет централизованно перемещается в позицию обвязки.

2. От системы управления заказчика на вертикальную обвязочную машину подается беспотенциальный сигнал.

3. Закрытие рамы ленточной направляющей (желоба) путем выдвижения вперед системы фурм.

4. Модуль стойки с обвязочной головкой перемещается вниз на поверхность упаковки.   лента подается вокруг дорожки.

5. Запускается цикл обвязки. Ремень оттягивается, натягивается, запаивается и отрезается.  Открытие рамы ленточной направляющей (желоба) путем перемещения системы обратной фурмы.   Стеллажный модуль с обвязочной головкой возвращается в исходное положение.

Если это так, переместите упаковку в следующую позицию обвязки и повторите процедуру обвязки .

После выполнения программы машина отправляет беспотенциальный сигнал обратно в систему управления конвейером для выгрузки груза из машины.

Технические данные  Полностью автоматические вертикальные обвязочные машины для поддонов:

1.  Источник питания:   3/N, PE, (нейтральный провод = допустимая нагрузка)（

2.  Управляющее напряжение: 24 В постоянного тока

3.  Номинальная мощность:  макс. 3,0 кВт

4.  Общий вес машины: прибл. от 800 до 1000 кг

5.  Предельная температура окружающей среды:  + 5 °С до + 35 °С

6.  Высота конвейерной системы:  Ролик верхней кромки / цепь конвейерной системы мин. 180 мм до макс. 800мм

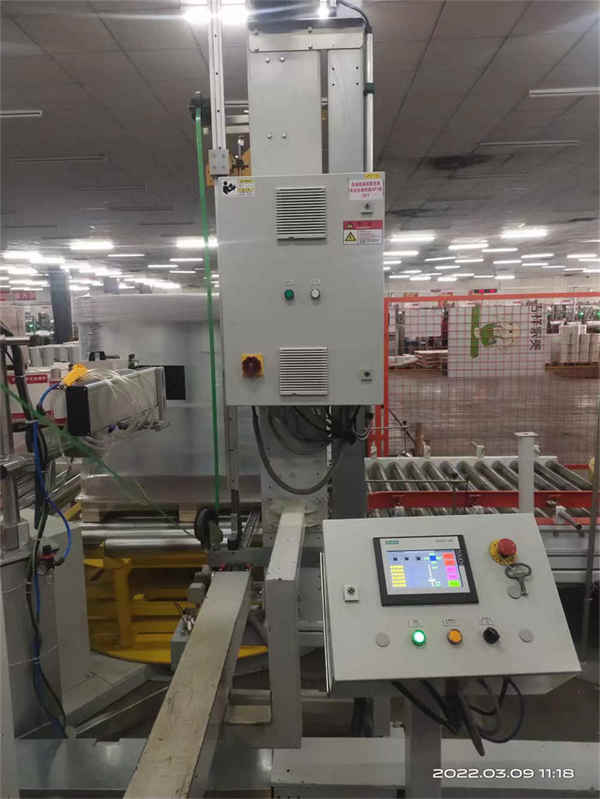

Панель управления:

Позиция:  Свободный выбор в пределах длины комплектов кабелей 5 м

Размеры:  Высота:  1060 мм, включая основание шкафа  1060;  Ширина: 600 мм;  Глубина: 480 мм;

Предписания: согласно VDE 0100/0113, EN 60204, класс защиты IP 54

ПЛК:  Сименс С7

Взаимодействие с системой управления беспотенциальными сигналами  (2 входа / 3 выхода)

Входы:

1. Аварийное отключение, 2 канала

2. Выпуск обвязочной машины

3. Запустите обвязочную машину

Выходы:  1. Аварийное отключение, 2 канала

2. Разблокировать конвейер / исходное положение обвязочной машины

3. Запуск конвейера – процесс обвязки завершен.

4. Общая неисправность

Рисование:

Основание станка: RAL 5003, синий сапфир

Направляющий модуль для ремня: RAL 7035, светло-серый

Стандартные компоненты:   RAL 7035, светло-серый

Панель управления: RAL 7035, светло-серый

Стандартные компоненты (блок направляющих ленты, устройство перемещения головки, обвязочная головка) доступны только с окраской RAL 7035.

Стандартные компоненты вертикальной обвязочной машины

Механические компоненты

Каретка и привод копья:

Температура: от -10°C до +40°C

Двигатель: с защитой IP 54,  температурный класс ISO B                                 Краска: RAL 7031

Направляющая вагона:  Акла

Подшипники: разные поставщики (INA-Schaeffler, Sankyo, Igus и др.)

Приводная цепь: в соответствии с DIN 8187-1

Электрические компоненты

Температура окружающей среды: от + 5°C до +35°C

ПЛК: Сименс S7

Управление: Сенсорная панель, размер 7 дюймов, цветной дисплей

Элементы управления: Schneider Electric

Главный выключатель: Зельцер

Реле Аварийная остановка: Leuze

Реле:Шнайдер Электрик

Контактор: Шнайдер Электрик

Контактор двигателя: Schneider Electric

Преобразователь частоты: Schneider Electric

Предохранитель: Сименс

Терминал: Феникс (перо)

Бесконтактный переключатель: IFM, штекерное соединение

Концевой выключатель: Schneider Electric, штекерное соединение

Диспенсер для ремешков KA5

Разматывание ремня с нейтральным весом

Большой отсек для ремня.

Контролируемое наматывание стянутого ремня без перегиба.

Натяжение ремешка без истирания

Низкие эксплуатационные расходы, электромагнитные тормоза

Встроенный сигнал конца ремня.

Идеально подходит для технологии обвязывания головок.

Технические данные
